三菱FX-PLC转孔动力头控制程序的例子
来源：电工天下时间：2021-12-16 09:53:14 作者：老电工手机版>>
有关三菱FX系列PLC编程的例子，三菱FX-PLC转孔动力头控制程序，冷加工自动线有一个钻孔动力头，用三菱PLC实现自动控制，以下是实例代码及实现过程，供大家参考。
三菱FX-PLC转孔动力头控制程序
1、任务需求
某一冷加工自动线有一个钻孔动力头，以下是控制示意图：

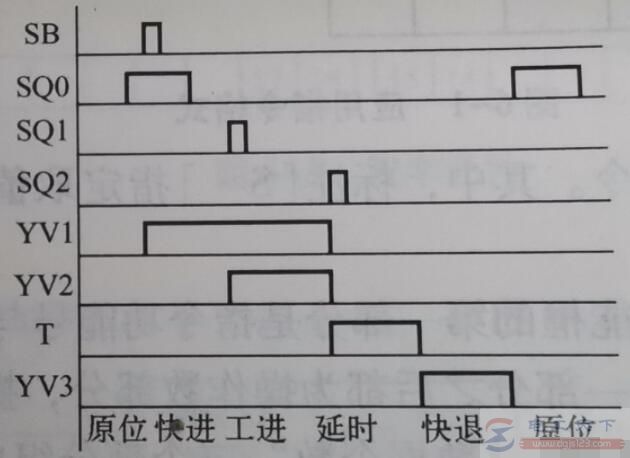

动力头的加工过程及时序图如下，按要求来编写PLC程序。
动力头在原位，加上启动信号（SB）接通电磁阀YV1，动力头快进。
动力头碰到限位开关SQ1后，接通电磁阀YV1、YV2，动力头由快进转为工进。
动力头碰到限位开关SQ2后，开始延时，时间为10S。
当延时时间到时，接通电池阀YV3，动力头快退。
动力头回原位后，停止。
2、I/O地址分配

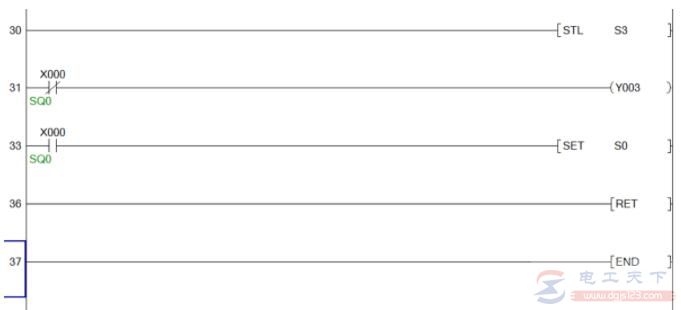

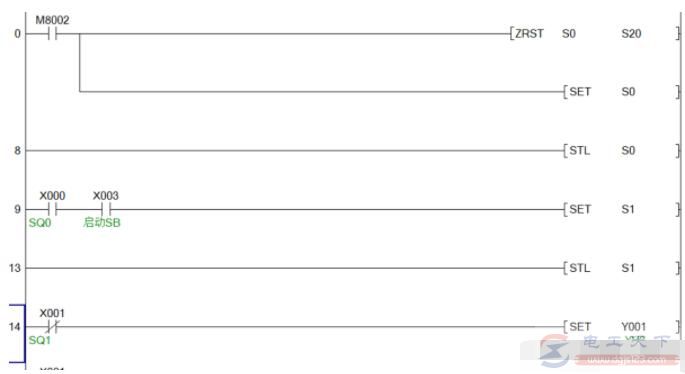

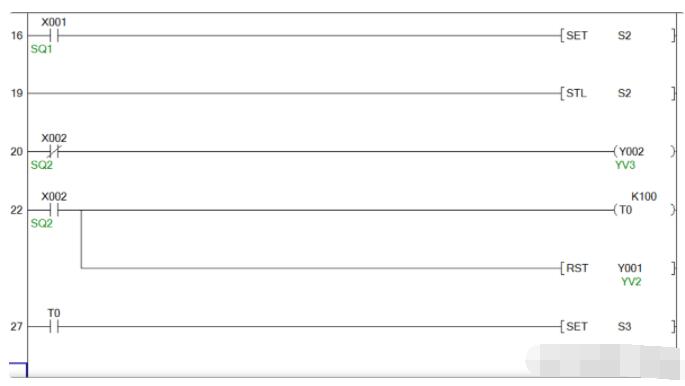

3、程序代码
