【图】西门子s7-200与s7-300实现mpi通信图文解说
来源:电工天下时间:2015-11-18 19:20:58 作者:老电工手机版>>
西门子s7-200与s7-300实现mpi通信的方法
s7-200 plc与s7-300 plc之间采用mpi通讯方式时,s7-200 plc中不需要编写任何与通讯有关的程序,只需要将要交换的数据整理到一个连续的v 存储区当中即可,而s7-300 plc中需要在组织块ob1(或是定时中断组织块ob35)当中调用系统功能x_get(sfc67)和x_put(sfc68),以实现s7-200 plc与s7-300 plc之间的通讯。
调用SFC67和SFC68时VAR_ADDR参数填写S7-200的数据地址区,由于S7-200的数据区为v区,这里需填写 P#DB1.DBX×× BYTE n 对应的就是S7200 V存储区当中VB××到VB(××+n)的数据区。例如交换的数据存在S7-200中VB50到VB59这10个字节当中,VAR_ADDR参数应为 P#DB1.DBX50.0 BYTE 10。
首先根据S7-300的硬件配置,在STEP7当中组态S7-300站并且下载,注意S7-200和S7-300出厂默认的MPI地址都是2,所以必须修 改其中一个PLC的站地址,例子程序当中将S7-300 MPI地址设定为2,S7-200地址设定3,另外要分别将S7-300和S7-200的通讯速率设定一致,可设为9.6K,19.2K,187.5K三 种波特率,例子程序当中选用了19.2K的速率。
S7-200 PLC修改MPI地址,参考如图:
图1 S7-200 设置MPI地址
S7-300 PLC修改MPI地址,参考如图:

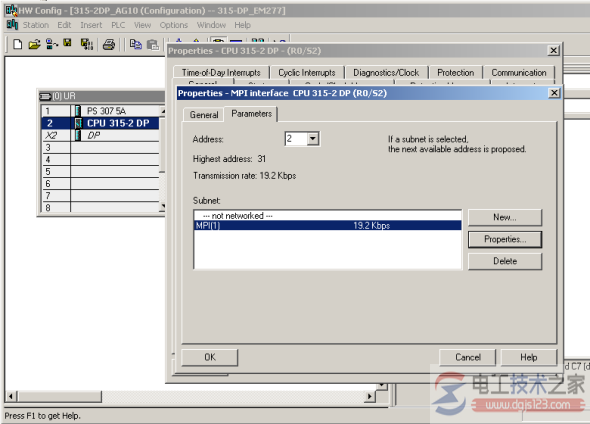

图2 S7-300 设置MPI地址
例子程序在OB1当中调用数据读写功能块:SFC67和SFC68,如下图:
图3 程序编写
分别在STEP7 MicroWin32 和STEP7当中监视S7-200和S7-300 PLC当中的数据,数据监视界面如下:

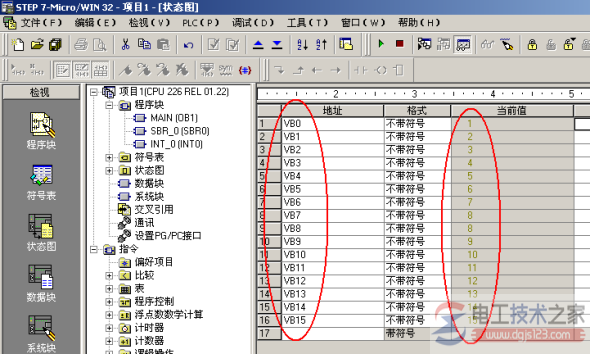

图4 S7-200监控结果

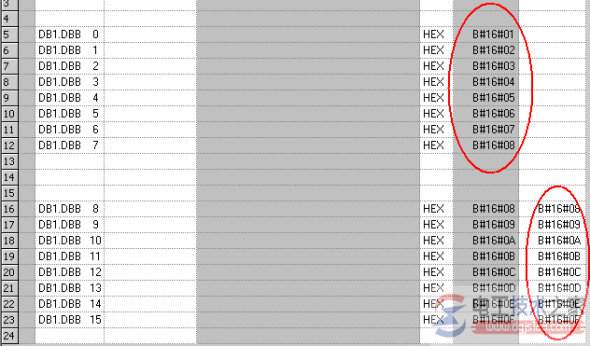

图5 S7-300监控结果
通过CP5611,STEP7 MicroWin32, Set PG/PC Interface可以读取S7200和S7300的站地址,如下图:

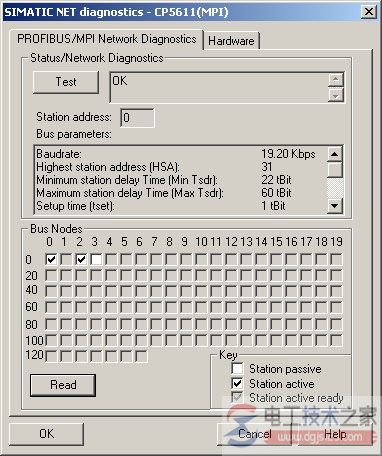

图6 CP5611诊断结果(站地址0为进行编程的计算机)

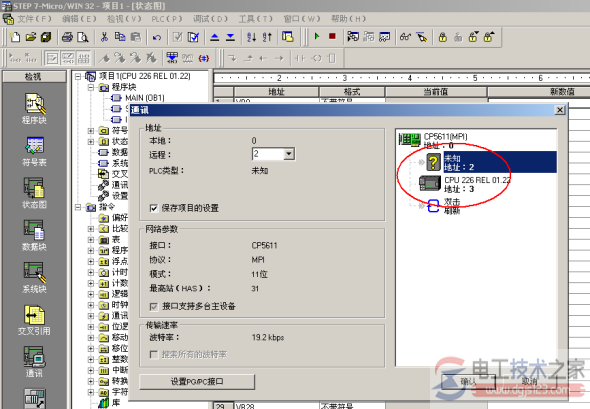

图7 使用STEP7 MicroWin32诊断结果
