西门子 DI_BCD指令说明表

来源:电工天下   编辑:小电工发布时间:2017-04-22 12:44:45
西门子 DI_BCD指令说明表
plcDI_BCD指令符号
  西门子 DI_BCD指令说明表
1DI_BCD转换指令说明表。
1    DLBCD转换指令说明表
     数
    数据类型
   存储器区域
     明
    EN
    BOOL
 I、Q、M、L、D
    允许输入
    ENO
    BOOL
  I、Q、M、L、D
    允许输出
    IN
    DINT
  I、Q、M、L、D
    双整型数
    OUT
    DWORD
  I、Q、M、L、D
    双整型数的BCD码
    DI_BCD(将双整型数转换为BCD码)指令,读输入参数IN的内容,是一个双整型数(32位),并转换为7位数BCD码(BCD码数的范围:+/- 9999999),转换的结果由参数OUT输出。如果转换有“溢出”出现(双整型数的值超出+/- 9999999),ENO将置成“0”。
2DI_BCD转换指令对状态位的影响。
2    DI_BCD转换指令对状态位的影响
   -
   BR
    CC1
    CC0
    OV
    OS
    OR
    STA
    RLO
    /FC
 写状态位
    x
 -
 -
    x
    x
    0
    x
   x
    1

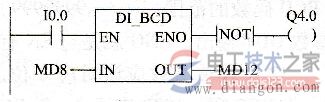

如图2所示,如果输入I0.0的信号状态为“1”,然后,读作为双整型数的MD8的内容,并转换成7BCD码。转换结果存放在MD12中。如果有“溢出”出现,或转换没有被执行(I0.0=0),则输出.Q4.0置成“1”。
西门子 DI_BCD指令说明表
    2    DI_BCD转换指令应用举例
