西门子plc s7-300/400数据比较程序的例子
来源:电工天下时间:2020-03-18 14:16:29 作者:老电工手机版>>
在西门子S7-200与S7-300/400 plc中,分别使用plc梯形图与指令表,来编写一个数据比较程序,这里说一说西门子plc数据比较程序的不同实现方法,供大家学习参考。
数据比较程序:
1、当输入I2.0为“1”时(上升沿),比较IW10与MW20的大小;
2、如果IW10 - MW20,标志Ml0.0为“l”;IW10>MW20,Ml0.1为“1”;IW10<MW20,M10.2为“1”;
3、要求M10.O~M10.2的状态在I2.0为“0”后仍然能够保持。
根据要求设计的梯形图与指令表程序分别如图1 (S7-200)、图2 (S7-300/400):

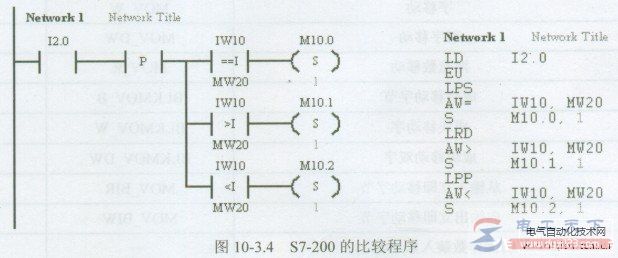

图1,s7-200数据比较程序

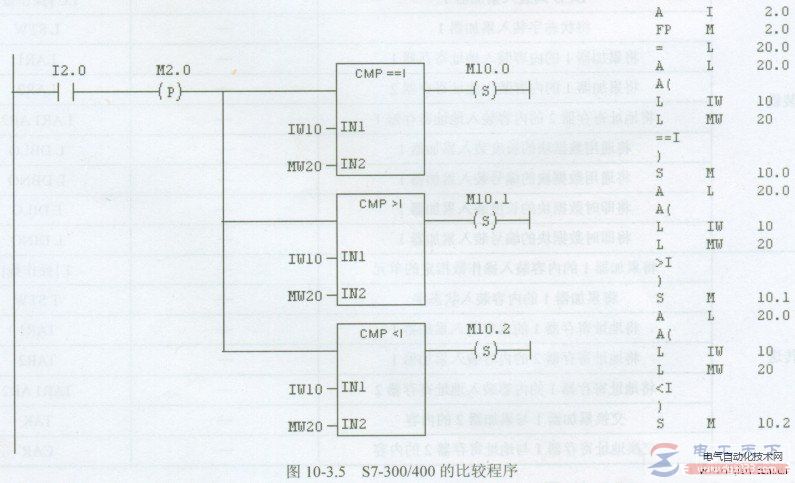

图2,s7-300/400数据比较程序
