【图】最简单的plc计时程序
来源:电工天下时间:2019-11-17 07:44:59 作者:老电工手机版>>
分享一个最简单的plc计时程序,该程序使用特殊辅助继电器M8013(1s脉冲输入)做为秒计时器,它是利用plc中的“c”计数器完成计时的,感兴趣的朋友参考下。

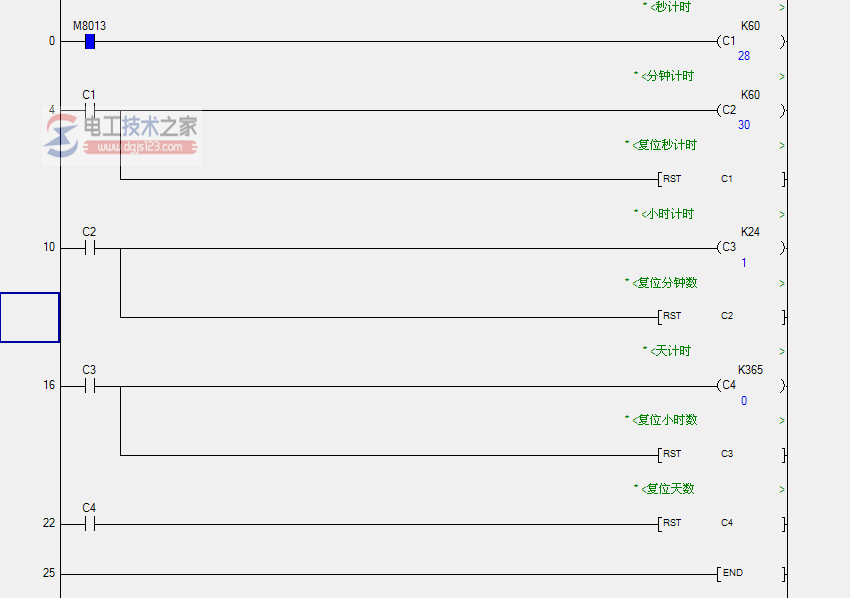

plc计时程序代码
一个最简单的plc计时程序,它是利用plc中的“c”计数器完成计时的。
该程序使用特殊辅助继电器M8013(1s脉冲输入)做为秒计时器。
plc型号:三菱FX2N-32MR
编程软件:GX Work2
注:图片使用截屏软件截取,可能有漏帖造成画面不是很流畅。
