plc梯形图示例:传送带顺序启动与停止

来源:电工天下   编辑:小电工发布时间:2020-05-16 08:55:46

实现传送带顺序启动与停止的plc梯形图,该程序使用定时器(t)来做为延时启动与停止的控制元件,传送带顺序启动与停止的plc梯形图 12-1,附有程序说明。

一个传送带顺序启动与停止的梯形图

说明:该程序使用定时器(t)来做为延时启动与停止的控制元件。

程序:

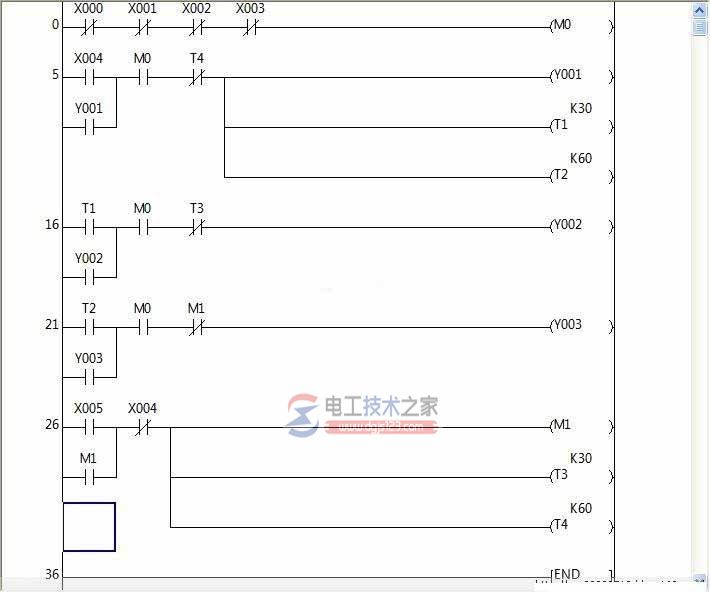

一个传送带顺序启动与停止的梯形图

元件介绍:

x0为急停按钮;

x1、x2、x3为三个电机的热继电器

x4为启动按钮;

x5为停止按钮;

y1、y2、y3为电动机接触器;

程序说明:

1、当急停及热继电器处于接通状态,m0辅助继电器得电。

2、按下启动按钮x4信号接通,y1继电器得电。同时t1、t2接通。

3、当t1的延时时间到后,y2继电器得电。

4、当t2的延时时间到后,y3继电器得电。

至此,三台电动机顺序启动完成。

5、当按下停止按钮x5信号接通,m1辅助继电器得电控制y3继电器断开,同时接通t3、t4定时器。

6、当t3的延时时间到后,y2继电器断开。

7、当t4的延时时间到后,y1继电器断开。

至此,三台电动机顺序停止完成。

8、当按下急停按钮或热继电器断开,三台电机同时断电。
