plc比较指令CMP的用法举例
来源：电工天下时间：2020-03-18 10:15:00 作者：老电工手机版>>
学习plc指令的用法，这节说一说plc比较指令CMP的使用方法，重点介绍了CMP指令的操作数，用一张图来展示下CMP指令的使用说明，供大家学习参考。
plc比较指令CMP的用法
1、CMP指令的操作数
在plc中CMP比较指令有三个操作数，两个源操作数[S1.]和[S2.]，一个目标操作数[D.]。
该指令将[S1.]和[S2.]进行比较，将结果送到[D.]中。
2、CMP指令使用说明

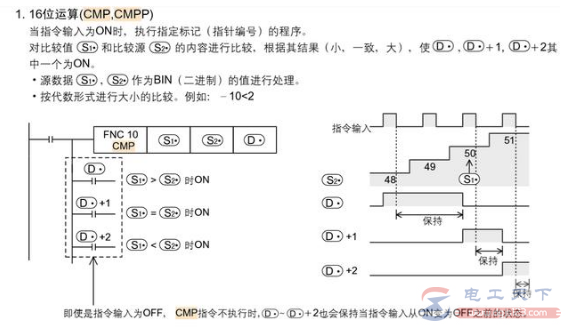

如下图：
CMP指令怎么用
在执行条件为ON时，将C1 和C2进行比较。
当 C1 > C2时，标志位25505 ON
当 C1 = C2时，标志位25506 ON
当 C1 < C2时，标志位25507 ON
CMP比较指令是比较2个值，将其结果（大、一致、小）输出软元件（3点）。
动作和说明如下：
K2>D0（数字为0）状态M10被激活同时Y0线圈得电。K2=D0(数字为2)状态M11被激活同时Y1线圈得电。
以上简单介绍了plc比较指令CMP的使用方法，希望对大家有所帮助。
