电气成套自动化控制柜的配置规范实例

来源:电工天下时间:2022-09-15 12:35:22 作者:老电工手机版>>

有关电气成套自动化控制柜的配置规范实例,包括电气柜主进线、母排结构、门手柄及小型分线配电结构、电源的接地处理、变频器的接地处理等操作规范。

电气自动化柜成套配置实例

1、电气柜主进线

电气自动化柜成套

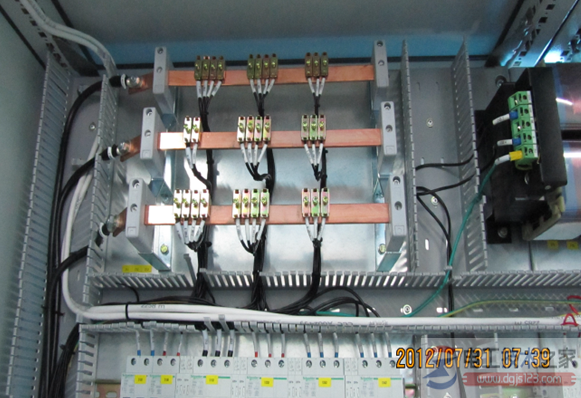

2、母排结构

电气自动化柜成套

3、门手柄及小型分线配电结构

电气自动化柜成套

4、小型母排结构

电气自动化柜成套

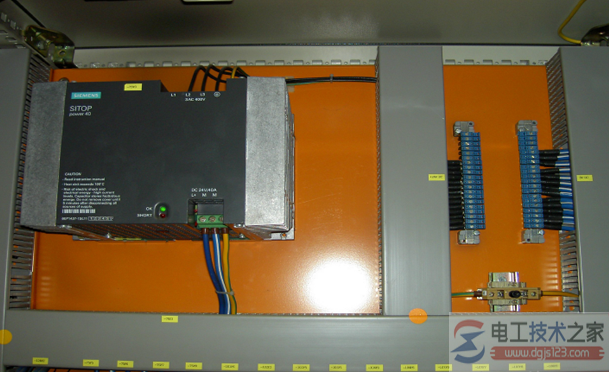

5、DC24V电源,母排结构

电气自动化柜成套

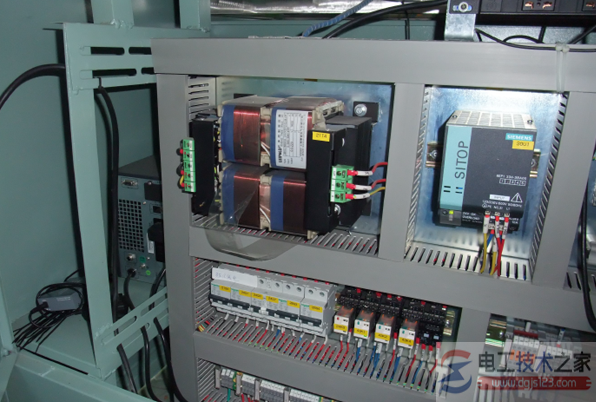

6、电源的接地处理

电气自动化柜成套

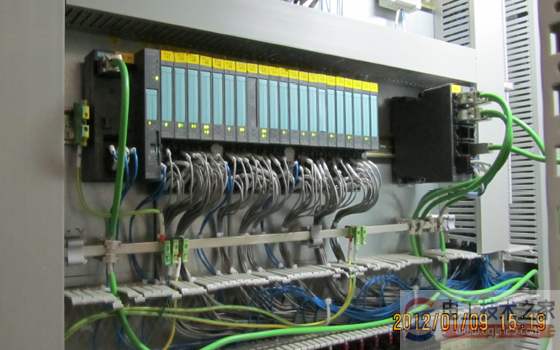

7、plc的接地处理

电气自动化柜成套

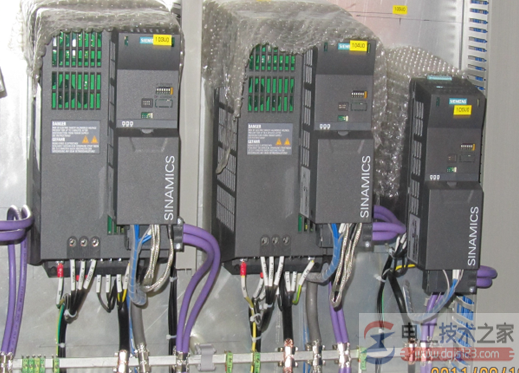

8、变频器的接地处理

电气自动化柜成套

9、柜体主接地

电气自动化柜成套

10、出现端子及电缆抱箍

电气自动化柜成套

11、Simotion成套柜体

电气自动化柜成套

总结:

1、好柜子是设计出来的,有规范,有设计,要明确地正确地落实到图纸上,才能让成套加工方给做出来,设计工程师不要抱怨下面的成套加工方没做好,而是先要审视自己有没有把图纸设计好。

2、设计工程师要做好与成套加工方的沟通工作,尤其是新图纸,第一遍布置安装最好能亲临现场,看看实际排布与设计是否相符合,听取现场工人的建议,避免闭门造车,有时图纸看上去很顺眼,但实现布置却不合理,甚至造成加工接线的难度,,这时有经验的工人师傅的建议的建议就很有参考价值,要及时听取建议尽快做出修改,切记不要贪图省事儿放手不管,也不要一意孤行死不悔改。

3、要形成一套适合自己的成套加工工艺和规范,养成成套加工按图施工的良好习惯,分清权限与责任,图纸错了设计工程师负责,没按图制作成套加工方负责。

4、严格出厂验收制度,严格按图验收,与图不符即返工。

5、每次及时总结设计与成套加工上的经验教训,留下总结纪要,供下次类似的设计做参考及改进。

6、即使在加工成套的过程中,设计工程师有条件也应多下车间,关心自己设计的正在被加工成套的电气柜,与现场的成套加工方多沟通:

①掌握生产加工的进度;

②及时发现并解决现实生产中遇到的问题或一些细节处理方面的问题(尤其是线槽盖板还没有盖上的时候);

③有条件多拍摄一些电气柜在不同加工成套阶段的照片,留下图片资料,供后续设计上的对比分析参考改进之用。

下图为电气柜成套加工中不同阶段的图片:

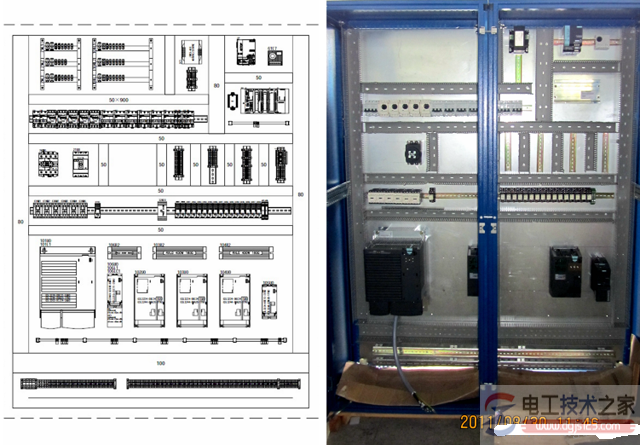

电气自动化柜成套

电气自动化柜成套
