【图】变电站多分段母线备用电源的三种自投方式
来源:电工天下时间:2015-12-10 13:27:22 作者:老电工手机版>>
在目前的大中城市供电系统中,为提高供电可靠性和运行灵活性多采用三主变多分段的接线方式,备用电源自投方式:
1、三主变三分段备自投方式
三主变三分段方式为三台主变,低压采用母线三分段,两个低压分段开关QF4、QF5正常运行时一般断开,如下图。
设该接线正常运行方式为QF1、QF2、QF3合,QF4、QF5断开,每台变压器一段母线负载。
备用电源自投动作如下:
母线I失压、母线Ⅱ有压时,备自投启动跳QF1,合QF4;
母线Ⅲ失压、母线Ⅱ有压时,备自投启动跳QF3,合QF5;
母线Ⅱ失压、母线Ⅰ或Ⅲ有压时,备自投启动跳QF2,合QF4或QF5(任选一种方式)。
图1
2、三主变四分段备自投方式:
三主变四分段方式为三台主变电站,低压母线采用四分段,即将Ⅱ段母线分为两个半段Ⅱ1和Ⅱ2,如下图所示。两个低压分段开关QF4、QF5正常运行时一般断开。设该接线正常运行方式为QF1、QF21、QF22、QF3合;QF4、QF5断,每台变压器带一组母线负载。
备用电源自投动作如下:
母线Ⅰ失压、母线Ⅱ有压时备自投启动跳QF1,合QF4同时联跳QF22;
母线Ⅲ失压、母线Ⅱ有压时备自投启动跳QF3,合QF5同时联跳QF21;
母线Ⅱ1失压、母线I有压时,备自投启动跳QF21,合QF4;
母线Ⅱ2失压、母线Ⅲ有压时,备自投启动跳QF22,合QF5。
图2

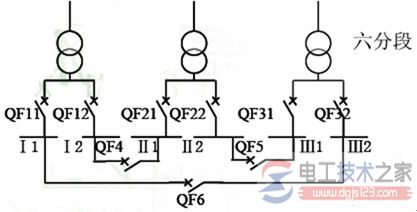

3、三主变六分段备自投方式:
三主变六分段方式为三台主变,低压母线采用六分段,即将每段母线各分为两个半段(如下图)。
三个低压分段开关QF4、QF5、QF6正常运行时一般断开。
设该接线正常运行方式为QF11、QF12、QF21、QF22、QF31、QF32合;QF4、QF5、QF6断,每台变压器带一组母线负载。
备用电源自投动作如下:
母线Ⅰ2失压,母线Ⅱ1有压时,备自投启动跳QF12,合QF4;
母线Ⅲ1失压,母线Ⅱ2有压时,备自投启动跳QF31,合QF5;
母线Ⅲ2失压,母线Ⅰ1有压时,备自投启动跳QF32,合QF6;
母线Ⅰ1失压,母线Ⅲ2有压时,备自投启动跳QF11,合QF6;
母线Ⅱ1失压,母线Ⅰ2有压时,备自投启动跳QF21,合QF4;
母线Ⅱ2失压,母线Ⅲ1有压时,备自投启动跳QF22,合QF5。
图3
