单母线接线的优缺点

来源:电工天下   编辑:小电工发布时间:2016-05-12 02:52:05

母线接线

优点:结构简单,操作简便,投资少,见效快,运行费用低,较适用于小容量和用户对可靠性要求不高的场所。

缺点:当母线发生故障或需清扫、检修时,需要全部停电;检修连接在母线上的任何一组隔离开关时,也要全部停电;检修任何一台断路器时,还必须全部停电。

附,什么是单母线接线?

单母线接线(single-bus configuration)是由线路、变压器回路和一组(汇流)母线所组成的电气主接线。

连接特点

单母线接线的每一回路都通过一台断路器和一组母线隔离开关接到这组母线。


当进线和出线回路数不止一回时,为适应负荷变化和设备检修的需要,使每一回路引出线均能从任一电源取得电能,或者任一电源被切除时,仍能保证供电,在引出回路和电源回路之间,用母线链接,单母线接线。

断路器 QF用以正常工作时接通与断开该回路,故障时断开该回路;隔离开关QS用以将电源与停运设备可靠隔离,并在断开电路后建立明显可见的断开点,以保证检修的人身安全。在单母线接线中,各回路都装有一台断路器,断路器的两侧各装有一台隔离开关,出线L2通过断路器2QF和隔离开关21QS、23QS连接到母线W上。与母线相连接的隔离开关21QS称作母线隔离开关,与线路相连的隔离开关23QS称作线路隔离开关。

接地开关QE的作用是保证检修安全。当电压等级在110KV及以上时,线路隔离开关或断路器两侧的隔离开关(布置较高时)都应该配置接地开关,35KV及以上母线应该配置1~2组接地开关或接地器,以代替人工挂接地线,保证出线、断路器和母线检修时,检修人员的安全。

单母线接线的接线特点是只有一组母线,所有电源及出线,均通过断路器和隔离开关连接在该母线上,其供电电源在发电厂是发电机或变压器,在变电站是变压器或高压进线回路。各出线回路输送功率不一定相等,应尽可能使负荷均衡地分配于母线上,以减少功率在母线上的传输。

附2,单母线的接线形式

(一)、单母线不分段结线

1、单电源进线回路  只有一种运行方式,结构简单、清晰,设备少,投资少,可靠性差。 一旦电源或母线故障,则造成出线回路中断供电,只可向三级负荷供电

2、双电源进线回路  相对可提供供电可靠性,。若母线故障仍会使所有的负荷都停电,但由于母线故障率较低,这种结构可用于一、二级负荷供电。 双电源并列运行

暗备用或热备用 双电源一备一用运行      明备用或冷备用 电源一进一出运行

中间型变电站

(二)、单母线分段结线  当一段母线故障时,可保证部分负荷不中断供电。

当一回电源故障时,若另一回电源有足够容量,可保证所有负荷不中断供电。

1、 双电源并列运行 2、 双电源分列运行  3、 双电源一备一用运行 (三)、单母线带旁路结线  主结构中有两条母线,一条为主母线,一条为旁路母线。主要用于出线回路较重要,不允许停电检修断路器的场合。

强调:双电源并列运行必须满足两个电源同期要求(即电源电压幅值、相位、频率相同),否则可能会使系统造成严重事故。一般来讲,若两个电源不是来自于上一级变电站的同一段母线,他们满足同期要求的可能性很小。因此这种运行方式很少使用。

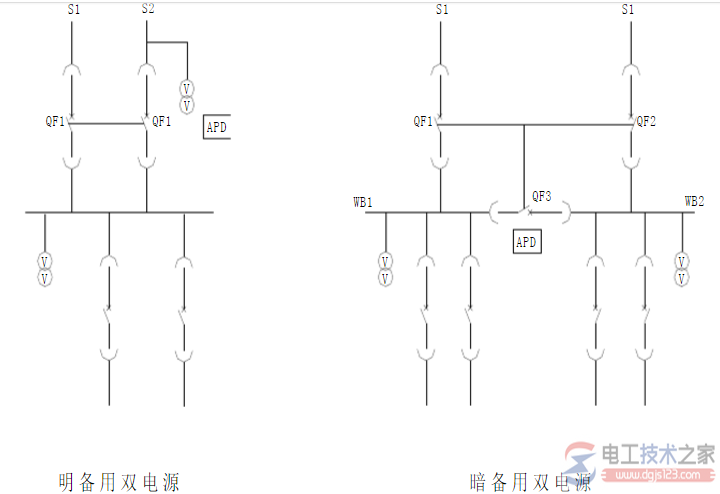

在双电源供电的变电所中,安装APD可减少备用电源与工作电源的切换时间,保证供电的连续性。

1、 明备用的双电源变电所中,备用电源自投装置应安装在备用电源进线断路器上,正常时 由工作电源S1供电,当工作电源停电时,QF1分闸,APD使QF2断路器自动合闸,保证供电连续性。
2、 暗备用的双电源变电所中,备用电源自动投入装置应安装在母线分段断路器QF3上,正 常时两个电源分别供电给两端母线,当一个电源切除时,APD使QF3合闸,另一个电 源向两段母线供电,保证供电连续性。

<a href=/pdzs/7236.htm target=_blank class=infotextkey>单母线分段接线</a>

单母线分段接线的优缺点

单母线分段接线的优缺点
优点:
(1)用断路器把母线分段后,对重要用户可以从不同段引出两个回路,有两个电源供电。
(2)当一段母线发生故障,分段断路器自动将故障段切除,保证正常段母线不间断供电和不致使重要用户停电。
缺点:
(1)当一段母线或母线隔离开关故障或检修时,该段母线的回路都要在检修期间内停电。
(2)当出线为双回路时,常使架空线路出现交叉跨越。
(3)扩建时需向两个方向均衡扩建。
单母线接线的适用范围
(1)6~10kV配电装置出线回路数为6回及以上时。
(2)35~63kV配电装置出线回路数为4~8回时。
(3)110~220kV配电装置出线回路数为3~4回时。
