TN-S方式供电系统的功能与示意图

来源:电工天下   编辑:小电工发布时间:2015-08-26 21:38:17

TN-S方式供电系统的功能与示意图

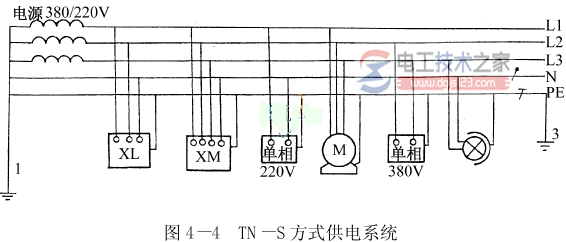

电源的中性点接地,中性线N和专用保护接零线PE严格分开的供电系统,称为TN-S供电系统,俗称三相五线制(图4-4)。

当系统正常运行时,专用保护线上无电流,中性线上也没有不平衡电流。

另外,PE线有重复接地,不经过漏电断路器,所以供电可靠性高。

如图:
TN-S方式供电系统

中性线可用作单相照明负载的回路线。接零保护可以实现将故障电流转为短路电流,使断路器自动跳闸,安全性能可靠。
