IT方式供电系统的功能图解

来源:电工天下   编辑:小电工发布时间:2021-08-10 05:07:09

什么是IT方式供电系统,I表示电源侧没有工作接地,T表示负载侧的电气设备采用了接地保护的方式,IT系统必须装设绝缘监视及接地故障报警或显示装置,不宜引出中性线。

IT方式供电系统

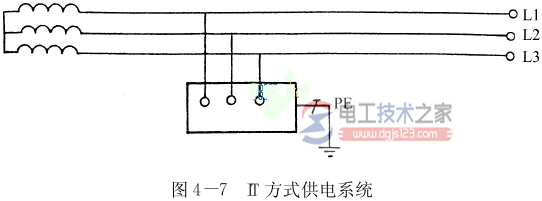

I表示电源侧没有工作接地;T表示负载侧的电气设备采用了接地保护的方式,这样组合的供电系统成为IT供电系统(图4-7)。IT供电系统一般用于一类负荷用户或不允许停电的场所,如医院的手术室、地下矿井等处。

IT方式供电系统1

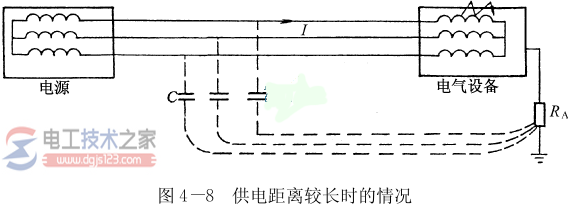

在供电距离不长时,供电的可靠性高,安全性好。但在供电距离很长时,供电线路对大地的分布电容就应重视了,如图4-8可见:在负载漏电使设备外壳带电时,漏电电流与大地形成回路,保护设备如不动作,会发生危险。

IT方式供电系统2

在IT系统中的任何带电部分(包括中性线)严禁直接接地,电源系统对地应保持良好的绝缘状态,所有设备外露可导电部分均应通过保护线与接地极(或保护接地母线、总接线端子)连接。

IT系统必须装设绝缘监视及接地故障报警或显示装置,在无特殊要求的情况下,不宜引出中性线。
