TT方式供电系统的功能与示意图

来源:电工天下   编辑:小电工发布时间:2015-08-26 21:27:11

TT方式供电系统的功能与示意图

T(左)表示电源中性点直接接地;T(右)表示设备外露不与带电体相连接的金属导电部分与大地直接连接。

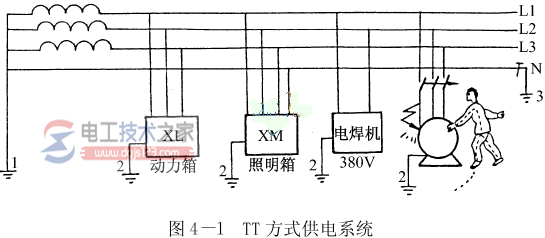

TT系统是设备的金属外壳直接接地的保护系统,称为保护接地系统(图4-1)。
TT方式供电系统1

电气设备采用接地保护可以大大减少触电的危险性,但如果相线触及设备金属外壳时,自动断路器不一定跳闸,熔断器也不一定能熔断,故障设备的外壳对地电压高于安全电压,所以还需加装漏电断路器作保护。另外,TT系统的接地装置耗材较多,因此TT系统应用较少。

TT方式供电系统2

目前,有些地方在临时用电时采用TT系统,增加了一根公共保护地线,可节约接地装置(图4-2)。图中把增加的专用保护PE线和中性线N分开了,保护PE线与中性线没有了电的直接联系;设备正常运行时,专用保护线中没有电流。TT系统适用于接地保护点很分散的地方。
