多股铜芯电线怎么接线?多股铜芯电线的接法图

电工天下【配电知识】 编辑:小电工 发布时间:2015-08-03 02:36:55

多股铜芯电线的接法图及接线方法

以7股铜芯线为例,多股铜芯导线的接线方法:

1)先将剥去绝缘层的芯线头散开并拉直,再把靠近绝缘层1/3线段的芯线绞紧。
多股铜芯电线的接法图1
然后,把余下的2/3芯线头按图示分散成伞 ,并将每根芯线拉直。
多股铜芯电线的接法图2

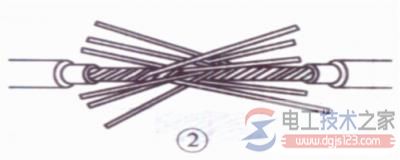

2)把两伞骨状线端隔根对叉,必须相对插到底。
多股铜芯电线的接法图3

3)捏平叉入后的两侧所有芯线,并应理直每股芯线和使每股芯线的间隔均匀;同时用钢丝钳钳紧叉口处消除空隙。
多股铜芯电线的接法图4

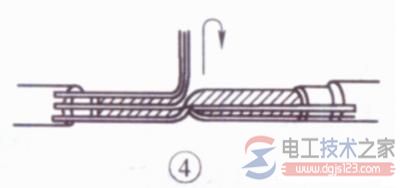

4)先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起,并形成90°
多股铜芯电线的接法图5

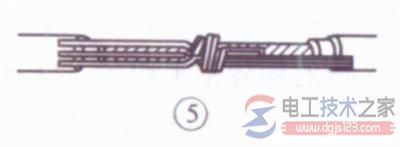

5)接着把这两股芯线按顺时针方向紧缠2圈后,再折回90°并平卧在折起前的轴线位置上。
多股铜芯电线的接法图6

6)接着把处于紧挨平卧前邻近的2根芯线折成90°,并按步骤⑤方法加工。
多股铜芯电线的接法图7

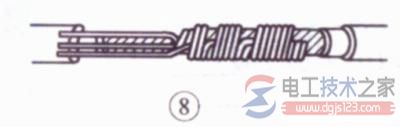

7)把余下的3根芯线按步骤⑤方法缠绕至第2圈时,把前4根芯线在根部分别切断,并钳平;
接着把3根芯线缠足3圈,然后剪去余端,钳平切口不留毛刺。
多股铜芯电线的接法图8

8)另一侧按步骤④~⑦方法进行加工。
