高压配电柜二次接线与高压柜常用符号
来源:电工天下时间:2022-09-15 12:33:31 作者:老电工手机版>>
有关高压配电柜二次接线与高压柜常用符号,高压配电柜线头代码规定,配电柜里面的二次接线分为控制回路,信号回路,表计回路,保护回路等,高压柜常用符号分类说明。
高压配电柜二次接线与高压柜常用符号
配电柜里面的二次接线,分为:控制回路,信号回路,表计回路,保护回路,合闸回路,照明回路等,这些电路不是孤立的存在的,而是组成一个相互关联的整体。
各个回路的每一个元件,每一个端子,每一段导线都有统一的标号规则,和图纸上一一对应。具体请看国标的设计手册。

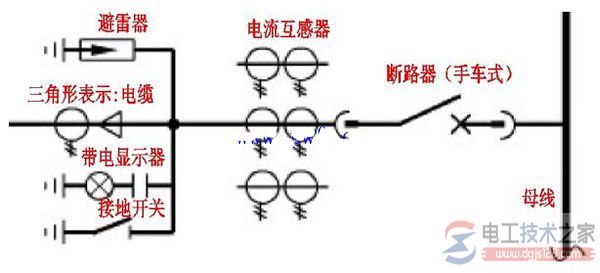

高压柜常用符号在国标常用电气线路图集上都有,主要是:进线柜、PT柜、出线柜;其中进线柜有避雷器,零序电流互感器,.接地开关,电压互感器,户内高压真空断路器。
