三控开关电路图及中途开关接线方法

来源:电工天下   编辑:小电工发布时间:2020-11-24 13:23:51

有关三控开关的接线方法,介绍了三控开关的基本电路图,电路图中,K1和K3是普通的双控开关,中间的开关称为中途开关,用于在三个甚至更多个位置进行通断控制,一起来看下。

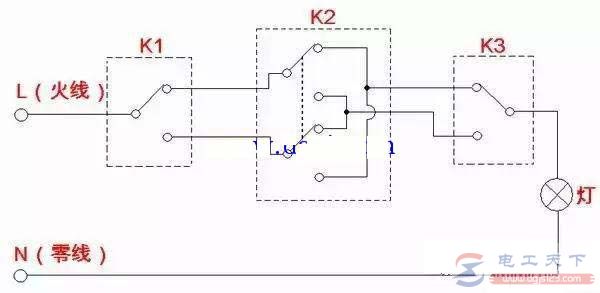

1、三控开关电路图

三控开关电路图及中途开关接线方法

2、中途开关

以上电路图中,K1和K3就是普通的双控开关,中间的开关比较特殊,称为“中途开关”(或叫“中途掣开关”、“双路换向开关”)。

在别墅、错层等大面积房型,或一些公共场所中,一般会有一个电器(常见为照明电器)需要在三个甚至更多个位置进行通断控制,中途开关可以满足这种需求。

(1)三个位置控制一个电器,需要两只双控开关加一只中途开关;

(2)四个位置控制一个电器,需要两只双控开关加两只中途开关;

(3)五个位置控制一个电器,需要两只双控开关加三只中途开关。

以此类推。
