等电位连接的作用，等电位连接的分类

有关等电位连接的知识，等电位连接是将建筑物内的金属构架、金属装置、电气设备不带电的金属外壳和电气系统的保护导体等与接地装置做可靠的电气连接，用作等电位连接的保护线，称为等电位连接线。

一、等电位连接的作用

1、等电位连接能减小发生雷击时各金属物体、各电气系统保护导体之间的电位差，避免发生因雷电导致的火灾、爆炸、设备损毁及人身伤亡事故。

2、等电位连接能减小电气系统发生漏电或接地短路时电气设备金属外壳及其他金属物体与地之间的电压，减小因漏电或短路而导致的触电危险。

3、等电位连接有利于消除外界电磁场对保护范围内部电子设备的干扰，改善电子设备的电磁兼容性。对穿过不同防雷区分界处或处在同一防雷区的金属物体及电气系统，都需要在分界处作等电位连接。高层建筑或电气系统，采用接地故障保护的建筑物内，应实施总等电位连接。

二、等电位连接的分类

等电位连接分为总等电位连接(MEB)、局部等电位连接(LEB)、辅助等电位连接(SEB)三种。

1、总等电位连接(MEB)

总等电位连接是指将PE干线、电气装置接地极的接地干线、建筑物内各种金属管道和金属构件全部连接起来，并与接地装置连接形成等电位。建筑物内总等电位连接如图1所示。

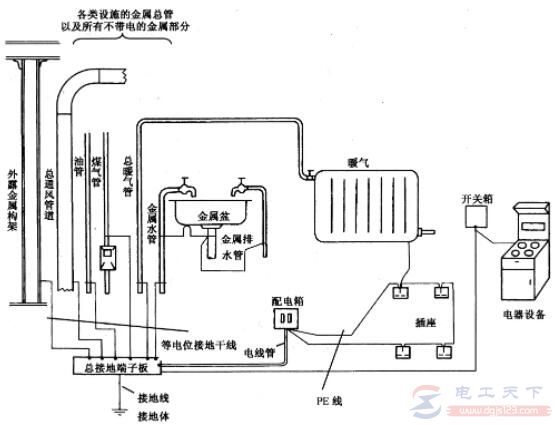

图1：总等电位连接示意图

2、局部等电位连接(LEB)

局部等电位连接是指在一个局部范围内，将同时能够触及的所有外露可导电部分连接形成等电位。通过局部等电位连接端子板将PE干线、公用设施的金属管道、建筑物金属结构等部分互相连通。

在如下情况下需做局部等电位连接：

（1）电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求；

（2）TN系统内自同一配电箱供电给固定式和移动式两种电气设备而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求；

（3）为了满足浴室、游泳池、医院手术室、农牧业等场所对防电击的特殊要求；

（4）为了满足防雷和信息系统抗干扰的要求。

图2：局部等电位连接示意图

图3：局部等电位连接示意图

3、辅助等电位连接(SEB)

在建筑物做好总等电位连接之后，在伸臂范围内的某些外露可导电部分与装置外可导电部分之间，再用导线附加连接，以使其间的电位相等或更接近，称为辅助等电位连接。

辅助等电位连接必须包括固定式设备的所有能同时触及的外露可导电部分和装置外可导电部分。
