家用双联开关怎么接线(附实物接线图)

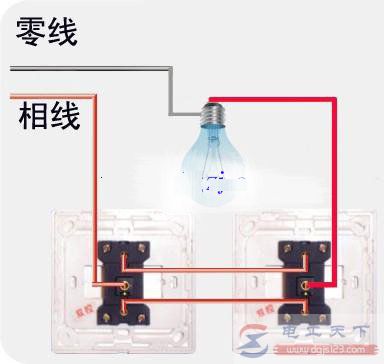

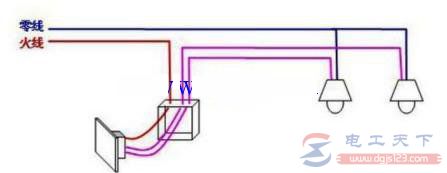

双联开关有两种,一种是双联单控制开关,另一种是双联双控制开关。双联单控制开关就是开关面板上有两个开关,可以用来单独控制两个灯具。见下图:

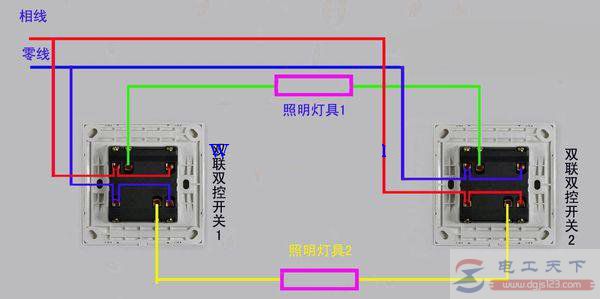

双联双控制开关就是开关面板上也有两个开关,但需要同时有两套双联双控制开关,分别装置在两个地方用来控制两套灯具,在这两个地方均能够分别控制两套灯具。
见下图:
双联天关的接法
一个对联开关后面有三个接线口,标有:1、2、3,也有的标法为:A、B、C,或者L、L1、L2等,不必在意这个,重点来关注怎么接线。
双联开关需要有两个双联开关按制一个回路(一个灯泡)。两边都可以开与关,才称之为双联。
以下是接线方法,两个双联开关用开关1与开关2表示:
1、零线不进开关直接进入灯头;
2、火线进入双联开关1中间的那个接线点;
3、将开关1与开关2的上下两个接线点用导线联接;
4、将开关2中间接线点引出的线接入灯泡。
5、完成电灯的接线工作。

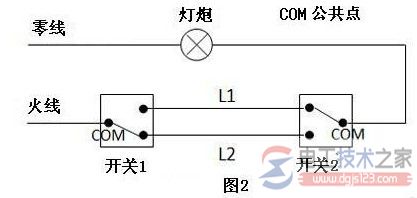

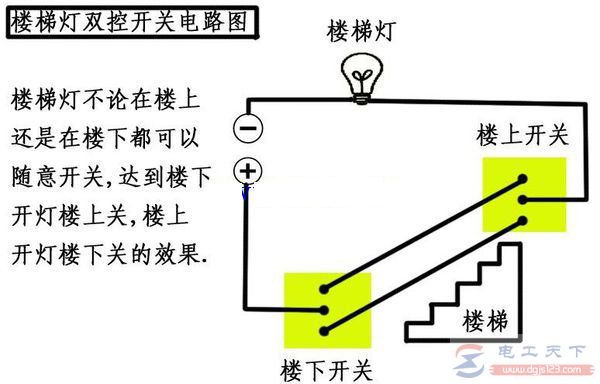

如图:
双联开关怎么接线,双联开关的接线示意图
有网友问双联开关怎么接线,有关双联开关的接线方法是什么样子的,先介绍了一个单开双控开关的接线图与接线方法,然后介绍了一个双联开关的接线方法,附有电路接线图,供大家学习参考。
两位双联开关的接线方法
有关双联开关的接线方法,双联双控开关可以作双联单控开关使用,具体的接线方法是什么样的,电工天下小编带大家来了解下。
双控开关与双联开关有哪些区别
怎么来理解双控开关与双联开关的区别,一起来看一个双联双控开关的接线图,双联开关指的是两个一起的按键或者说两个一起的开关,双控开关指的是两个开关能实现对拉,双控可以指一个开关。
