一个降低继电器线圈功耗的电路图
来源:电工天下时间:2022-03-03 13:30:14 作者:老电工手机版>>
分享一个实用的电路图,这是一个RC电路,有一个串联线圈可以控制满流,以保证继电器能可靠地工作,并且可以降低电流,节约功耗,以下是降低继电器线圈功耗的电路图,供大家参考。
降低继电器线圈功耗的电路图
如下图:
该电路的亮点:只需要加两个最普通的元件,一个电阻和电容,就可以使继电器线圈保持稳定的闭合,即使驱动电压降低也没关系。
继电器线圈的功耗可以通过电容和电阻降低,继电器驱动晶体管的发射级接地,加上的电阻和电容打断它,当驱动晶体管是关断时,R2保证电容放电,当继电器打开驱动晶体管时,电容相当于一个短路,使最大电流通过继电器线圈,并且保持闭合。
当电容充电时,线圈中的电压和电流都下降,当通过线圈的电流转移到R2时,这个电路的电压和电流就会稳定下来。当然,即使驱动电压没了,依然保持闭合。
加上的电阻约为线圈电阻的2倍,390欧的电阻,200欧的线圈,电容是150uF,25V。
时间继电器线圈及瞬动触点符号图解
有关时间继电器线圈与瞬动触点符号的知识,时间继电器在电器原理图中的符号及解释,时间继电器的符号分为常规符号和延时触点符号。
时间继电器的线圈图形符号
本文介绍了时间继电器的线圈图形符号,以及时间继电器的分类,时间继电器分为二种:通电延时型时间继电器、断电延时型时间继电器,图形符号也分为二种:通电延时线圈图形符号、断电延时线圈图形符号。
相关文章
继电器使用注意事项(触点与线圈)
有关继电器使用注意事项,分类继电器的触点注意事项、线圈的注意事项,以及在使用继电器的过程中,考虑触点的负载、电压、触点保护及线圈输入、线圈电压等问题。
时间:2020-12-08 06:14:12
时间继电器的线圈与触点图形符号
对时间继电器的图形符号的认识,包括时间继电器的线圈图形符号、时间继电器的触点图形符号两种,在绘制和识别电气原理图时,要正确认识时间继电器的图形符号。
时间:2020-06-10 14:28:17
时间继电器的型号意义,时间继电器的线圈图形符号
本文介绍了时间继电器的各种型号,以及每一种型号的含义,包括通电延时与断电延时的触头符号含义,以及时间继电器的线圈图形符号,供大家学习参考。
时间:2019-11-05 14:34:21

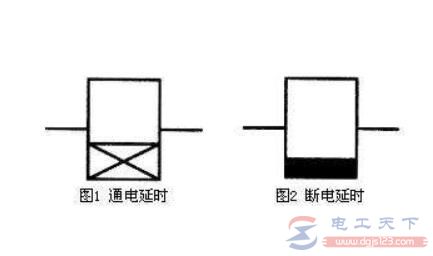

时间继电器的线圈图形符号
