时间继电器的线圈与触点图形符号

来源:电工天下   编辑:小电工发布时间:2020-06-10 14:28:17

时间继电器的图形符号的认识,包括时间继电器的线圈图形符号、时间继电器的触点图形符号两种,在绘制和识别电气原理图时,要正确认识时间继电器的图形符号。

时间继电器的线圈与触点图形符号

时间继电器的电气控制系统中是一个非常重要的元器件。

一般分为通电延时和断电延时两种类型。在绘制和识别电气原理图时,时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点,在使用时,一般让人无法确定。时间继电器的文字符号是KT。

一、时间继电器的线圈图形符号

时间继电器分为通电延时和断电延时,图1是通电延时线圈图形符号,图2是断电延时线圈图形符号。

时间继电器

图1 通电延时

时间继电器

图2 断电延时

二、时间继电器的触点图形符号

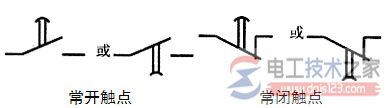

时间继电器得触点图形符号主要是触点的半圆符号的开口的指向,遵循的原则是:半圆开口方向是触点延时动作的指向。如图3,是通电延时的各种触点的图形符号。

常开触点 常闭触点

图3 通电延时的各类触点图形符号

通电延时的各类触点图形符号

如图4,是断电延时的各种触点的图形符号。

断电延时的各种触点的图形符号

常开触点 常闭触点

图4 断电延时的各类触点图形符号
