24v继电器自锁电路图的原理分析

来源:电工天下   编辑:小电工发布时间:2020-07-05 16:28:27

一例24v继电器自锁电路图,一组常开触头来保持,在继电器上找一组空置的触头,触头的两端引线并接到启动按钮两端就能自锁,掌握下24v继电器自锁电路的接线方法。

24v继电器的自锁电路图

如图,续流二极管可以消除继电器断电瞬间产生的反电势,也可以不要。

需要一组常开触头来保持,在继电器上找一组空置的触头,触头的两端引线并接到启动按钮两端就能自锁。

24v继电器自锁电路图

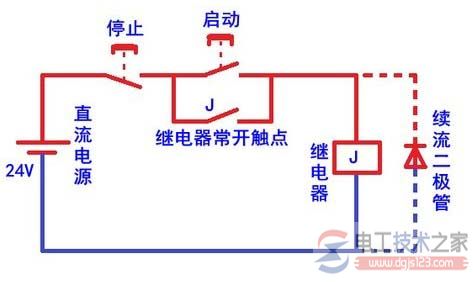

图1,24v继电器自锁电路图
