12v继电器自锁电路图(24V继电器也可使用)
来源:电工天下时间:2020-07-05 16:31:07 作者:老电工手机版>>
有关12v继电器的自锁电路图,此继电器自锁电路是用一个继电器,一个按钮S开关组成,一般用继电器做自锁电路需2组触点才能使用,一起来了解下。

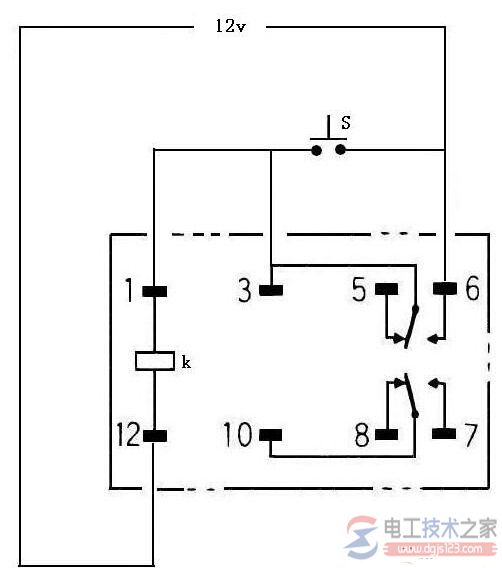

12v继电器的自锁电路图
如下图:
此继电器自锁电路是用一个继电器,一个按钮S开关组成。
当按下按钮开关时,继电器线圈K得电,继电器触点3,6接通替代按钮S,松开按钮S,继电器自我维持工作。
一般用继电器做自锁电路需2组触点才能使用。
1,2继电器线圈
3,5为常闭触点,即继电器无电时 接通
3,6为常开触点 即继电器无电时 断路状态
