【图】中间继电器实物接线图及原理图解

来源:电工天下时间:2020-08-19 09:08:52 作者:老电工手机版>>

有关中间继电器的实物接线图,用来传递信号或同时控制多个电路,也可直接用它来控制小容量电动机或其他电气执行元件,结构和交流接触器基本相同。

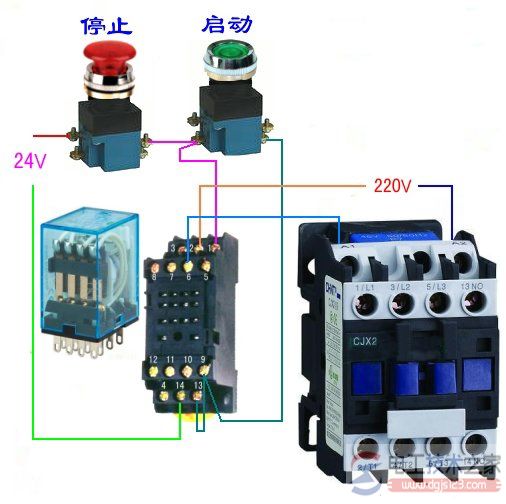

中间继电器的实物接线图

一、中间继电器的作用

中间继电器作用,用来传递信号或同时控制多个电路,也可直接用它来控制小容量电动机或其他电气执行元件,它的结构和交流接触器基本相同,只是电磁系统小些,触点多些。

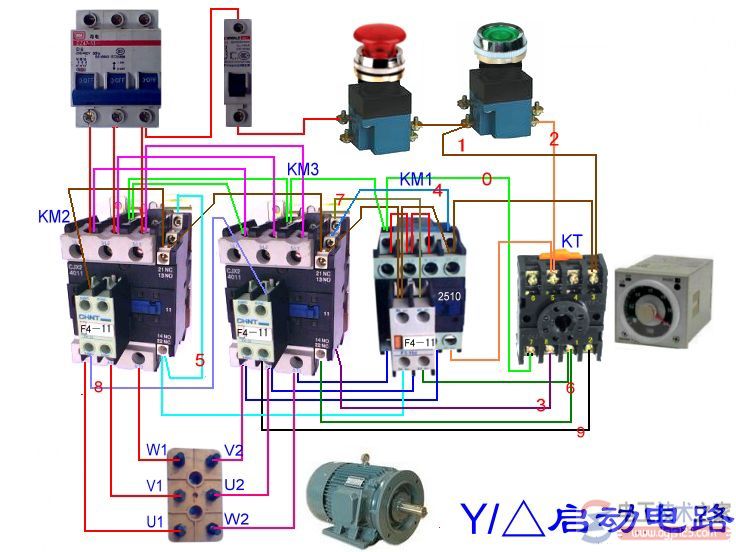

中间继电器的实物接线图

图1

二、继电器的工作原理

当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时,使它动作,以改变控制电路的工作状态,从而实现既定的控制或保护的目的。

在此过程中,继电器主要起了传递信号的作用。

大部分情况下,在控制电路中起到一个采集信号的作用,并将采集到的信号通过触点的通断传送给主电路中的接触器之类大功率元件,达到小电流控制大电流的目的,一是中间继电器电压较低,24V,12V之类,安全容易检修,二是相对接触器来说,成本上也较低,因此在控制电路中被大量使用。

欧姆龙的中间继电器,MY4NJ  HH54P上面有四组常开和常闭触点。

13 14是线圈 1.5.9一组  2.6.10一组3.7.10一组 4.8.12一组,其中9 10 11 12为公共端,1.9、2.10 、3.11、 4.12为常闭触点,5.9、 6.10、  7.11、 8.12为常开触点。

中间继电器的实物接线图

图2

中间继电器的实物接线图

图3
