继电器常开触点如何控制线路断开?

来源:电工天下   编辑:小电工发布时间:2021-02-19 06:17:05

有关线路断开时继电器常开触点的控制关系,松开按钮SB时,线路断开,继电器K线圈失电,常开触点K-1复位断开,切断灯泡EL供电电源,灯泡EL熄灭。

线路断开时继电器常开触点的控制关系

如下图:

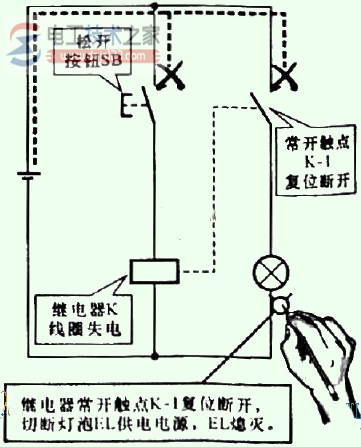

继电器常开触点的控制关系1

继电器常开触点的控制关系2

松开按钮SB时,线路断开,继电器K线圈失电,常开触点K-1复位断开,切断灯泡EL供电电源,灯泡EL熄灭。
