中间继电器的选型与接线图参数详解

来源:电工天下   编辑:小电工发布时间:2020-07-05 16:14:22

有关中间继电器的选型方法,中间继电器的接线图中间继电器在选型时需要考虑的六个主要技术参数,包括触头容量、触头种类,以施耐德RPM系列为例的接线图。

一、中间继电器选型

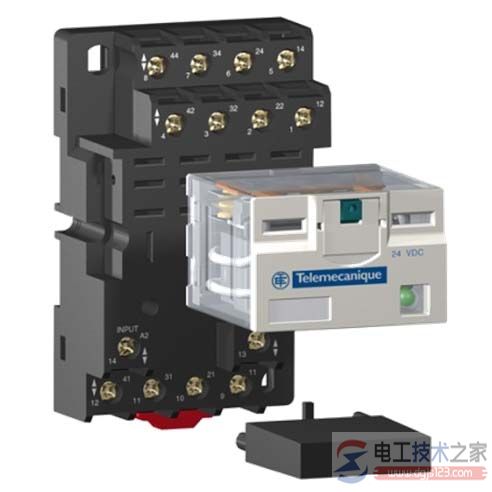

中间继电器选型

中间继电器在电气传动和控制线路中经常作为辅助继电器使用,以增大被控线路的容量及允许“切断”容量,选用中间继电器时应考虑以下的参数:

1、触头容量:触头的额定电压及额定电流应大于控制线路所使用的额定电压及控制线路的工作电流;

2、触头的种类和数目应满足控制线路的需要;

3、电磁线圈的电压等级应与控制线路电源电压相等;

4、应考虑继电器使用过程中的操作频率;

5、应适合使用系统的工作制(长期、间断、反复工作制);

6、地理环境,气候位置因素。

除此之外,不同的使用场合及使用条件下选用继电器时,还要考虑其不同的要求。

例如:电力系统中所使用的继电器要求线圈和触头的工作电流较小,“接通”和“断开”的频率较低,动作的准确,可靠性要求较高,因此应选择有较高的热稳定性和电动稳定性的中间继电器;而电力拖动控制系统中应选择线圈和触头工作电流均较大,“接通”、“断开”频率高,寿命长的继电器;电信部门所需的继电器则要求线圈和触头的工作电流较小,但要有较高的“接通”和“断开”频率,动作要灵敏迅速。

二、中间继电器的接线图

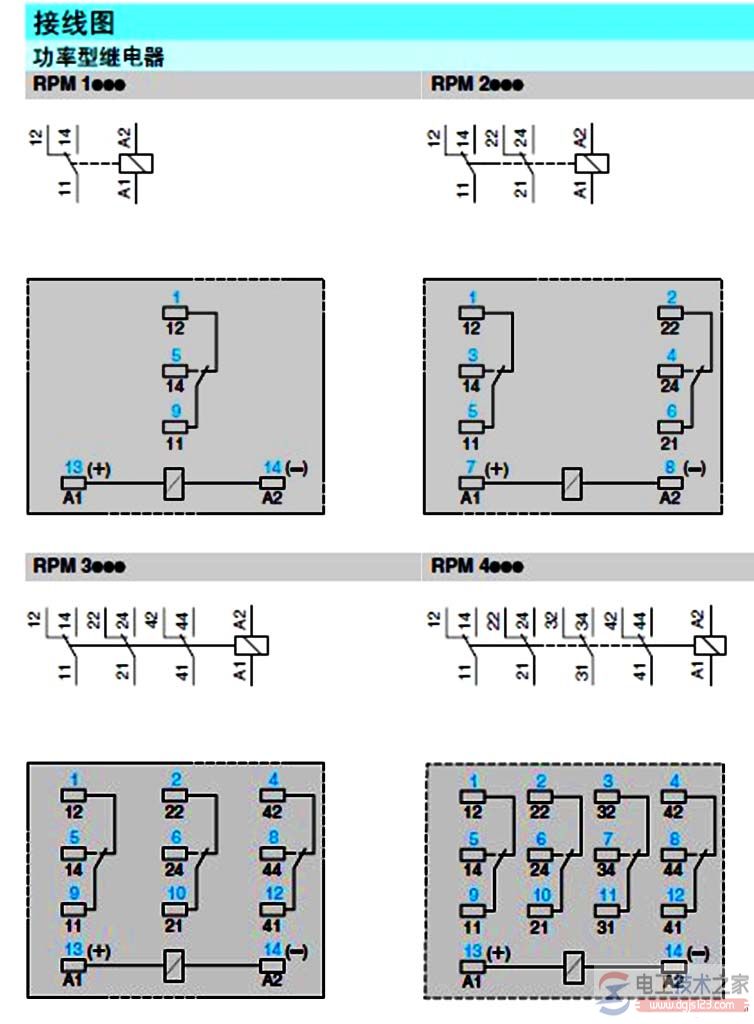

中间继电器的接线图

上图以施耐德RPM系列为例的接线图

A1(13)、A2(14):线圈接线 A1接+( 12V 24V 230V等)电源

A2接-(0V)电源

11(9)、21(10)、31(11)、41(12):输出

14(5)、24(6)、34(7)、44(8):常开触点

12(1)、22(2)、32(3)、42(4):常闭触点
