一文看懂时间继电器怎么接线

来源:电工天下时间:2020-06-10 10:24:15 作者:老电工手机版>>

有关时间继电器接线方法,用时间继电器实现定时控制,具体的接线图是什么样的,在接线时的注意事项有哪些,感兴趣的朋友参考下。

时间继电器的接线方法

预置所需的延时时间,接通电源,显示屏从零开始计时,当达到预置的时间时,延时触头实行转换,数显保持当前的数字,实行定时控制。

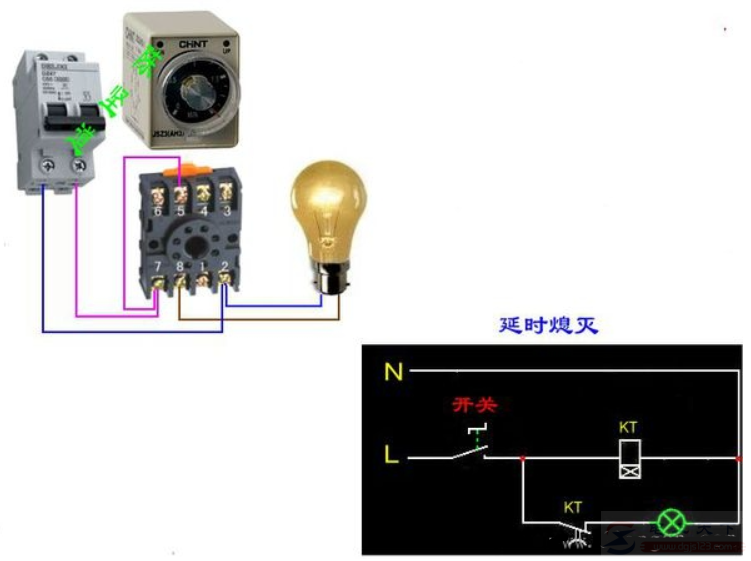

时间继电器的接线图

一文看懂时间继电器怎么接线

注意事项

不同型号的时间继电器,针脚功能不一定相同,接线方法也会有所不同。

一文看懂时间继电器怎么接线

1、保持时间继电器的清洁,否则误差会增大。

2、使用前检查电源电压与频率是否与时间继电器的电压与频率相符。

3、根据用户要求选择时间继电器的控制时间的长短。

4、在直流产品中注意按电路图接线,注意电源的极性。

5、避免在振动明显、阳光直射、潮湿及接触油的场合使用。

附1,时间继电器的选择要求。

时间继电器选用要求:时间继电器的选用主要是延时方式和参数配合问题,选用时要考虑以下几个方面。

1、延时方式的选择

时间继电器有通电延时或断电延时两种,需要根据控制电路的要求选用。动作后复位时间要比固有动作时间长,以免产生误动作,甚至不延时,这在反复延时电路和操作频繁的场合,尤其重要。

2、类型选择

对延时精度要求不高的场合,一般采用价格较低的电磁式或空气阻尼式时间继电器;反之,对延时精度要求较高的场合,可采用电子式时间继电器。

3、线圈电压选择

根据控制电路电压选择时问继电器吸引线圈的电压。

4、电源参数变化的选择

在电源电压波动大的场合,采用空气阻尼式或电动式时间继电器比采用晶体管式好,而在电源频率波动大的场合,不宜采用电动式时间继电器,在温度变化较大处,则不宜采用空气阻尼式时间继电器。

以上就是一个时间继电器的接线图,希望对大家有所帮助。
