晶体管驱动继电器的方式
来源:电工天下时间:2019-11-02 10:23:38 作者:老电工手机版>>
本文介绍了用晶体管来驱动继电器的方式,晶体管驱动继电器的工作过程,借助三极管的通断,继电器中产生电动势,从而驱动继电器的运行。
一、晶体管驱动继电器的方式
利用一个三极管,如图:
R1是三极管限流电阻,R2使三极管可靠截止,D1是续流二极管,或用1N4148,当三极管关断时继电器有线圈,会产生一个反向电动势,此时为继电器线圈中的提供泄放通路,同时将电压箝位在12V。
二、晶体管驱动继电器的工作过程
1、9012用-5V供电,当输入低电平时,三极管Q1导通,同时继电器线圈给以12V供电,当三极管导通时,继电器输入两端有12V,此时触点吸合,负载通电;
2、当输入高电平时,三极管Q1截止,继电器线圈断开12V,触点断开,负载断电。

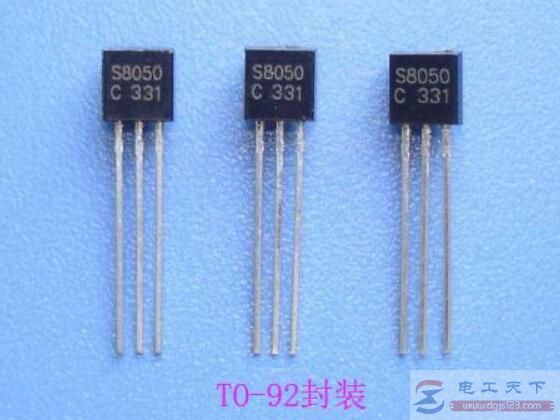

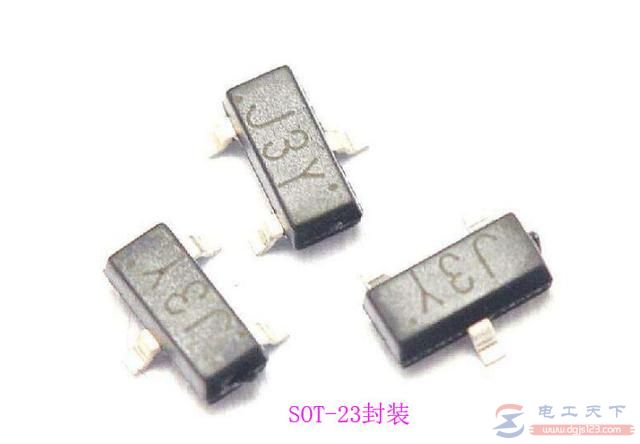

或用三极管S8050设计,S8050是一款小功率NPN型硅管,与S8550互补,有SOT-23和TO-92两种封装,这种三极管在放大电路当中非常常见,很多小开关电路经常用。
猜你喜欢:
-
过欠压磁保持继电器的驱动电路图解
有关过欠压磁保持继电器的驱动电路图,磁保持继电器驱动电路的作用,磁保持继电器由AT89C52的P1.0、 P1.1发出控制信号,P1.1为高电平时线圈中有正向电流,P1.0为高电平时线圈中有反向电流。....
-
自动继电器驱动电路与原理图解析
有关自动继电器驱动电路的原理,集成电路2003电路原理图,晶体管驱动电路的工作原理,以及电路中各元器件的作用,需要的朋友参考下。....
以上介绍了晶体管驱动继电器的方式,以及整个的工作过程是什么样的,希望对大家有所帮助。
