接触器与保险选型要考虑的因素
来源:电工天下时间:2019-11-06 10:29:47 作者:老电工手机版>>
有关接触器与保险选型的问题,接触器选型要考虑应用环境是直流或交流,线圈的额定工作电压与接触器的标称电压,保险的选择要分场合。
接触器与保险选型要素

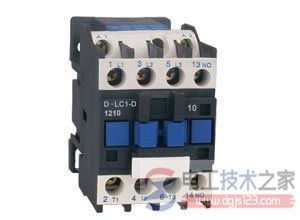

一、接触器选型
接触器的选型,首先是应用环境,是直流还是交流,直流要用直流接触器,直流接触器需要更严格的灭弧要求。
线圈的额定工作电压和接触器的标称电压,线圈电压是直流还是交流,高电压的直流线圈有压敏电阻电容电阻等吸收器件。
额定电流,一般的经验是选额定工作电流的1.2倍左右。
二、保险(熔断器)选型
保险的选择是要分场合的。在普通场合,电压参数高于额定电压的1.2倍即可,而在整流场合则需要输入电压的1.414倍。
阻性负载选额定电流的1.3-1.5倍即可,而感性负载情况下,余量应足够,一般在定电流的2.5倍以上。
