接触器的常见控制图与启动实例
来源:电工天下时间:2020-05-11 09:18:40 作者:老电工手机版>>
分享下接触器的常见控制图,帮助了解接触器的线圈与开关,接触器的工作原理:当线圈通电时,接触器开关闭合或者断开,起到接通和断开电路的作用。
接触器的控制图
在电气原理图中,接触器常表示如图:
这两个图片分别为接触器的线圈与开关。
接触器的原理:当线圈通电时,接触器开关闭合或者断开,起到接通和断开电路的作用。
实际图片:
接触器的分类可以按照主触点极数、灭弧介质、有无触点等功能分类。
接触器基本参数包括:额定电压、额定电流、通断能力、动作值、吸引线圈额定电压、操作频率和使用寿命等参数。用一个实例来介绍一下接触器型号参数的含义:
例如:CJl0Z-40/3 为交流接触器,设计序号10,重任务型,额定电流40A主触点为3极。CJl2T-250/3为改型后的交流接触器,设计序号12,额定电流250A,3个主触点。

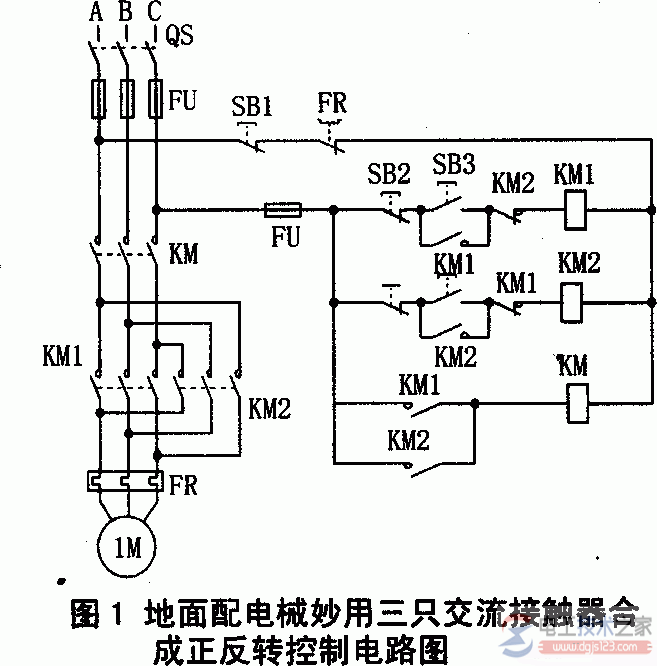

一个通过接触器控制电机启动的实例:
电机正转启动具体工作步骤为:1.按下开关SB3, 2.接触器线圈 KM1通电,3.接触器主开关。
KM1闭合(非图片所示),电机通电,正常运转。反转电路不做详细介绍。
