单相有功电能表与电流及电压互感器接线图

来源:电工天下   编辑:小电工发布时间:2019-11-07 15:28:37

分享一例单相有功电能表与电流互感器的接线图,与电压互感器的接线图,在1#脚与2#脚之间有一金属连片,断开后,产生一个电压接线端。

单相有功电能表与电流及电压互感器接线图

如下:

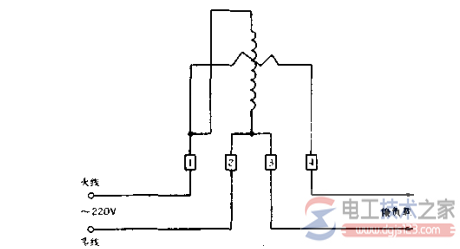

电表与互感器的接线图1

在1#脚与2#脚之间有一金属连片,断开后,产生一个电压接线端。

电表与互感器的接线图2

电度表的接线,如图:

电表与互感器的接线图3
