怎么看电表互感器的匝数倍率?

来源:电工天下   编辑:小电工发布时间:2021-04-12 11:10:35

有关电表互感器的知识,介绍了电表互感器的匝数倍率的查看方法,电流互感器是一种电流变换装置,有电流变换和隔离两重作用,来看下三相四线电能表配互感器的接线方法,以及计算内圆匝数的方法。

电表互感器匝数倍率的查看方法

三相四线电能表中配置有三支电流互感器,单相电能表一般很少配置电流互感器,单相电能表最大为80A电流。

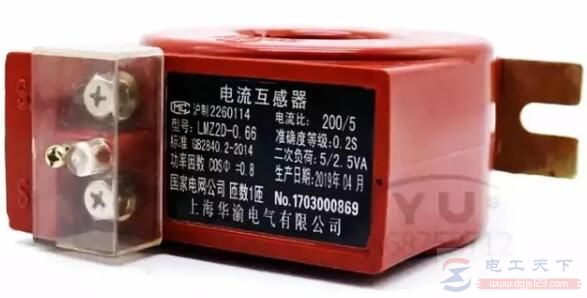

在计量器具中配置的电流互感器精度比较高,见下图。

怎么看电表互感器的匝数倍率?

电流互感器是一种电流变换装置,有电流变换和隔离两重作用,将高压回路或低压回路的大电流转变为低压小电流(一般为5A),供给仪表和继电保护装置实现测量 、计量、保护等作用。

在实际测量中,为了更好的与仪表量程匹配,有时会将5A以下小电流变换为大电流(5A)的互感器。

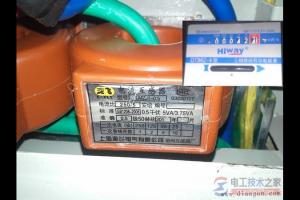

三相四线电能表配互感器的接线方法,见下图:

怎么看电表互感器的匝数倍率?

电能表的1、4、7接电流互感器二次侧S?端,即电流进线端。

电能表的3、6、9接电流互感器二次侧S?端,即电流出端。

电能表的2、5、8分别接三相电源,10、11是接零端。为了安全应将电流互感器S?端连接后接地。

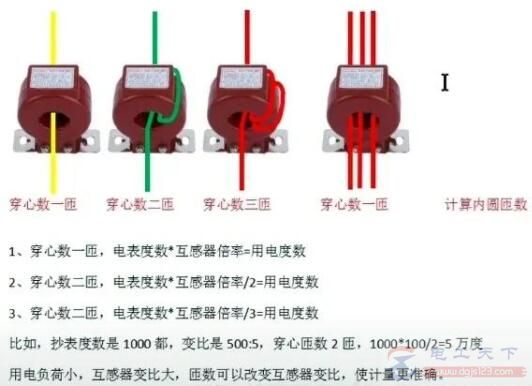

电流互感器中间可以穿心数一匝、 穿心数二匝、 穿心数三匝等。

怎么看电表互感器的匝数倍率?

计算内圆匝数:

1、穿心数一匝,电表度数×互感器倍率=用电度数;

2、穿心数二匝,电表度数×互感器倍率/2=用电度数;

3、穿心数三匝,,电表度数×互感器倍率/3=用电度数。

举例:抄表度数是1000都,变比是500/5,穿心匝数2匝,,1000×100/2=5万度 。用电负荷小,电流互感器变比大,匝数可以改变互感器变比,使计量更准确。
