电流互感器的主要作用详解

来源:电工天下   编辑:小电工发布时间:2019-10-22 12:28:03

有关电流互感器的主要作用,实现对线路的电路进行监控、测量,同时又要解决高压、高电流带来的危险,则必需使用电流互感器,并可用它扩大交流电流表的量程。

电流互感器的主要作用

电流互感器的主要作用:用来将交流电路中的大电流转换为一定比例的小电流(我国标准为5安倍),以供测量和继电保护只之用。

在发电、变电、输电、配电过程中由于用电设备的不同,电流往往从几十安到几万安都有,而且这些电路还可能伴随高压。

为了能够对这些线路的电路进行监控、测量,同时又要解决高压、高电流带来的危险,这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表 ,这是一种用来测量交流电流的设备,它那个“钳”便是穿心式电流互感器。

电流互感器

电流互感器的结构如下右图,可用它扩大交流电流表的量程。

在使用时,它的原线圈应与待测电流的负载线路相串联,副边线圈则与电流表串接成闭合回路,如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成,其匝数只有一匝或几匝,因而它的阻抗极小。

原线圈串接在待测电路中时,它两端的电压降极小。

副线圈的匝数虽多,但在正常情况下,它的电动势E2并不高,大约只有几伏。

由于I1/I2=Ki(Ki称为变流比)所以I1=KiI2

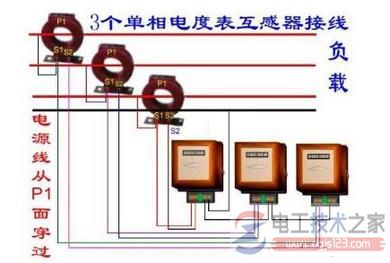

电流互感器在电流表应用中的接线示意图

由此可见,通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用,则这安培表的刻度就可按大电流电路中的电流值标出。

电流互感器次级电流最大值,通常设计为标准值5A。

不同的电流的电路所配用的电流互感器是不同的,其变流比有10/5、20/5、30/5、50/5、75/5、100/5等。

为了安全起见,电流互感器副线圈的一端和铁壳必须接地。
