电压互感器结构图解

来源:电工天下   编辑:小电工发布时间:2020-02-27 08:43:53

有关电压互感器的基本结构,电压互感器的结构和图形符号,文字符号用TV表示,并总结了电压互感器的特点,供大家学习参考。

电压互感器的基本结构

如图:

电压互感器的结构

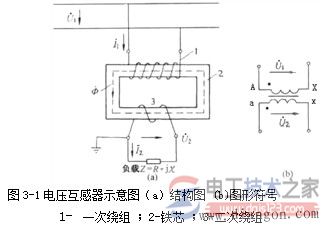

图1,电压互感器的结构和图形符号,文字符号用TV表示。

特点:一次绕组(A、X)的匝数(N1)多,线径细;二次绕组(a、x)的匝数(N2)少,线径粗。其中,A与a为同名端,用“? ”表示。
