功率表如何读数,功率表的分格常数的计算方法

来源:电工天下   编辑:小电工发布时间:2020-01-18 10:02:51

有关功率表的读数方法,便携式功率表有几个电流量程和电压量程,功率表内部都附有表格,标明在不同电流、电压量程时的分格常数,在读数时需要多加注意。

功率表的读数方法

便携式功率表一般都有几个电流量程和电压量程,但标度尺只有一条,因此功率表的标度尺上只标有分格数,而不标瓦特数。

当选用不同量程时,功率表标度尺的每一分格所表示的功率值不同。通常把每一分格所代表的瓦特数称为功率表的分格常数。

一般的功率表内部都附有表格,标明在不同电流、电压量程时的分格常数,以供查用。

功率表的分格常数C也可按下式计算:

功率表的分格常数

式中,Um为功率表的电压量程;Im为功率表的电流量程;αm为功率表标度尺满刻度的格数。

求得功率表的分格常数C后,便可求出被测功率

P=C·α

式中,α为指针偏转的格数。电工:www.dgjs123.com

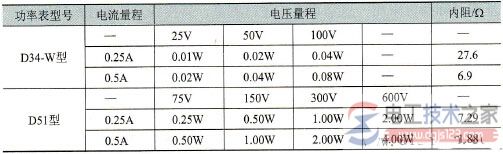

D34-W型、D51型功率表量程、内阻、每格所代表的功率值见表。

表功率表量程、内阻、每格所代表的功率值

功率表量程、内阻、每格所代表的功率值
