如何测量电功率?功率表接线规则与接线图

来源:电工天下   编辑:小电工发布时间:2020-01-18 10:18:56

有关电功率的测量方法,用功率表进行功率测量时,注意功率表类型的选择,使实际电压小于电压线圈耐压,实际电流小于电流线圈额定电流,功率表的接线守则与接线图参考。

电功率的测量方法

1、功率表的选用:功率表大都采用电动式.因为要反映电压、电流要素,要使实际电压小于电压线圈耐压,实际电流小于电流线圈额定电流。

2、接线守则:符号 ‘*’,端接电源.电流端钮与电路串联,电压端钮与电路并联。

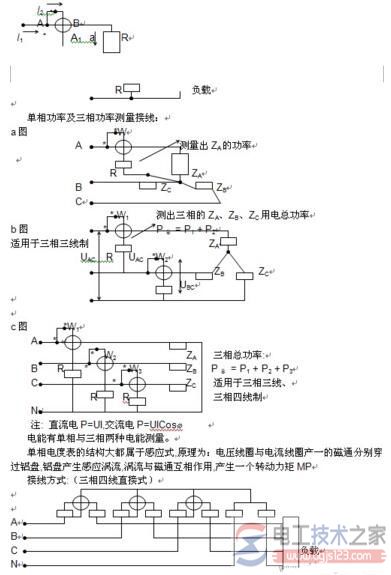

3、接线图:

电功率的测量1

如何测试电功率

问题:把交流电流表串到电脑和插座之间,运行大型网络游戏,测得电流才260豪安.(加显示器普通crt)算出电功率才 57瓦,和标称差得很多,请问怎么测电脑得实际功率?

解答:

你的测量方法不对!你的方法测试直流电路是可行的,但是不适用与交流电路。

你的方法只能测量电灯的功率,因为他是纯电阻电路,可以用你的方法!220V 100w的灯泡工作电流在420~510mA左右(因为电灯有误差)。

我们使用的是交流电,在交流电路中有很多功率产参数是要分析和考虑的,最常用的就是 实际功率 视在功率 无功功率三个炉参数,

解释:

实际功率就是用电器标注的功率,他是消耗电能大小的参数,视在功率就是用电器在工作时电流和电压的乘积,是说明功率因素的参数,该参数会比实际功率小很多!

无功功率就是用电器没有被利用和消耗的电能还给电网的大小参数,该参数说明用电器电能转换的效率。

在交流电路测量方法中又可以分为,电阻性电路(如:电灯),电感性电路(如:电动机) 电容性电路(如:电视电脑)三大类别。

在使用电流表和电压表测量交流功率时,实际上仅仅是测了视在功率,而没有办法测量到其他功率参数。

测量真实的功率应该使用功率表,这样才可以准确测量用电器的实际功率。 来自:电工天下

说明:显示器和其他用电器的功率是在最高亮度和对比度的极端状态下测量的最大功率,实际使用功率小于额定功率的0.8倍。

而电脑的电源标定是该电源的最大转换能量,也就是说一个300W的电脑电源,它最大的电压转换功率为300W 这个并不是电源消耗的实际能量。

实际功率应该是使用设备(主板 CPU 光驱 HDD……)的总和。
