单相电能表表内电压连接片错接在电流线圈负荷端的接线图

来源:电工天下   编辑:小电工发布时间:2016-12-07 09:15:43

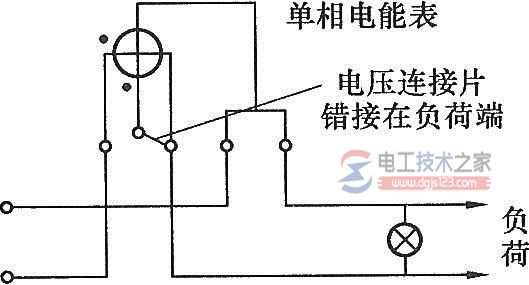

单相电能表的相线和零线接线正确,但表内电压连接片错接在电流线圈负荷端的接线图。

如图:
单相电能表的接线图

单相电能表的相线和零线接线正确,但表内电压连接片错接在负荷端的接线图,其缺点如下:
1、会造成抄表和装表人员难以发现的隐患故障。
2、因电压线圈串人一个电流线圈,电压线圈的激磁电流通过电流线圈,会造成电压线圈电压降低使到电能表产生负误差,少计电量。
