普通老式家用220V电表怎么接线
来源:电工天下时间:2022-09-17 21:43:40 作者:电工阿杰手机版>>

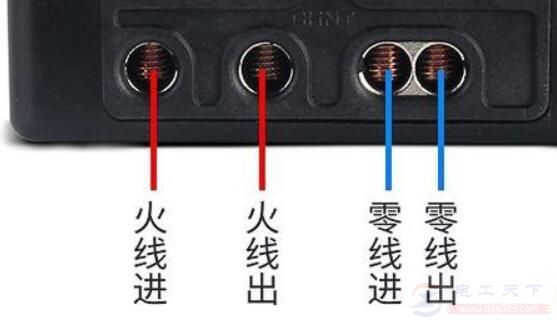

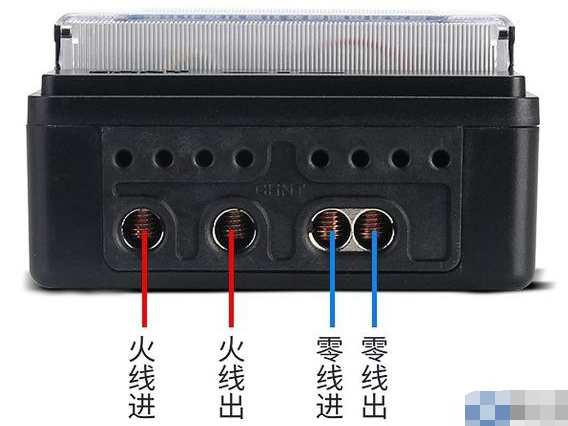

普通家用电表一般是单相直入式电表,一共有四个接线端子,其接线方式如下图所示:
1、电表选用

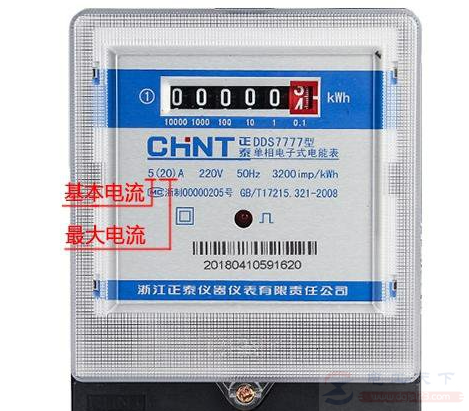

常见电表规格有5(20)A、10(40)A、15(60)A、20(80)A、30(100)A,在选择电表规格的时候,确保实际电流不超过电表的最大电流即可(最好留出一定的余量)。
2、电表检测
用万用表测1、2和3、4两个端子,电阻都是非常小的,接近零;万用表测2、3端子阻值比较大,一般为一千多欧。
如果测得电表四个端子中的任意两个端子,只要有任何一个阻值无限大,就说明该电表已经损坏了。
老式家用普通电表怎么接线
一个普通的单相电表,220v输入电压的家用电表怎么来接线,对电表的四个接线端子应该怎么走线,这里提供了一张老式家用普通电表的接线图,有需要的朋友参考下。
