单相与三相电表怎么接线，一文看懂电表的接线方法

有关电表的接线方法，电表的两大类型，一是单相电表，二是三相电表，不同电表怎么接线，直入式与互感式电表接线时有什么不同，互感式三相电表接线方法及接线图什么样，下面具体来看下。

电表怎么接线

1、单相电表

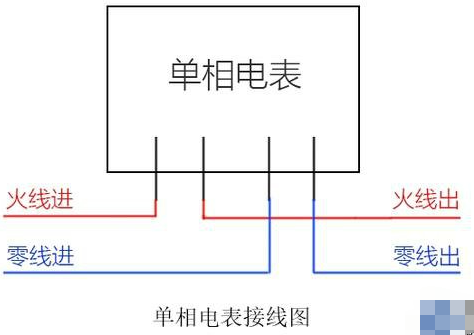

单相电表一般是直入式电表，其接线方法如图：

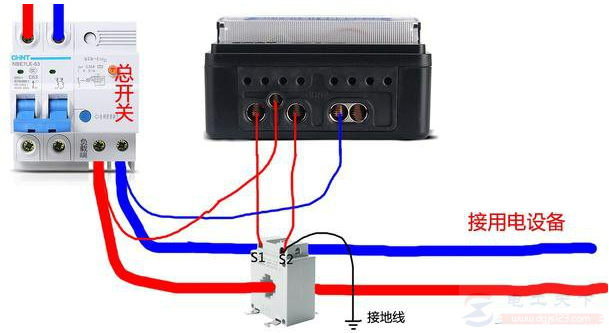

当电流超过100A时，可采用三相电源、三相电表，如果没有三相电或者必须用单相电，则必须采用互感型单相电表配合电流互感器使用。接线方法如下：

2、三相电表

三相电表分直入式和互感式两大类，直入式三相电表最大电流也是100A。当电流超过100A时，必须采用三相互感式电表并配合电流互感器使用。

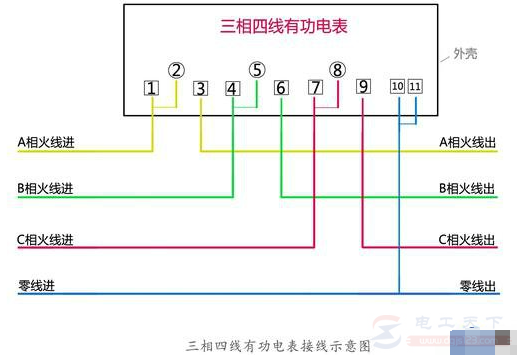

直入式电表接线如图：

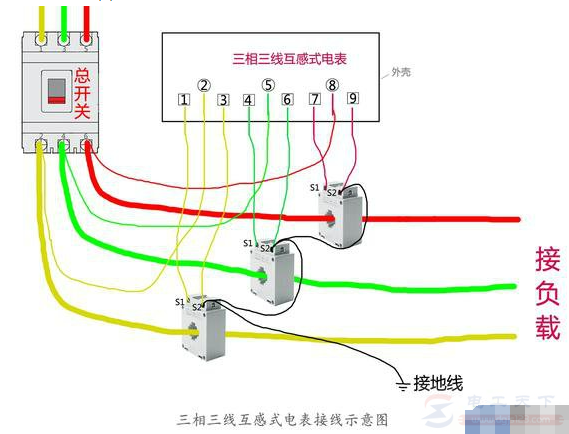

互感式三相电表接线如图：

3、接线注意事项

不管是三相互感式电表还是单相互感式电表，接线时必须注意以下几点：

（1）S1必须接1、S2接3，不能接反，否则都会出现电表反转；

（2）火线必须从互感器的P1面穿入，从P2面穿出，否则都会出现电表反转；

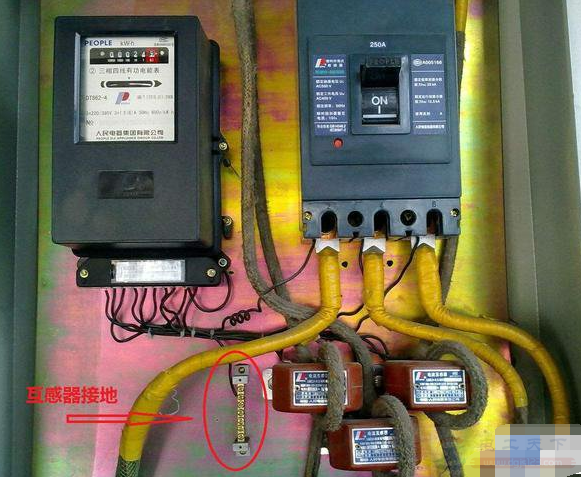

（3）国家要求连接S1、S2的导线必须用2.5平方以上的铜线，为了防止电流互感器开路产生的高压，电流互感器S1或者S2必须接地，一般接在配电箱的地排上或者和地线连接起来。
