单相及三相电表的接线图

电表的接线形式很多,有单相电表的接法,也有三相电表的接法;有直接接线式,也有经过电流互感器和电压互感器接线的。

两种回路:电压回路和电流回路。

电表接线的一般原则:电流线圈与负载串联,或接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧。

单相电表接线图1

图1,单相电表接线图

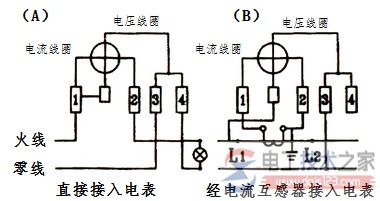

单相电表的接线相对简单。在低电压小电流线路中,电表可直接接在线路上,如图(A)所示。电表端盖(即图中标有1、2、3、4的那一排方框)都画有接线图,对于低电压大电流中的线路中,电表电流线圈经电流互感器与负载相连,如图(B)所示。国产DD862系列单相电表。

三相电表接线图2

图2,三相电表接线图

三相三线有功电表接线图三相电表有三相三线有功电表和三相四线有功电表之分。来自:电工天下

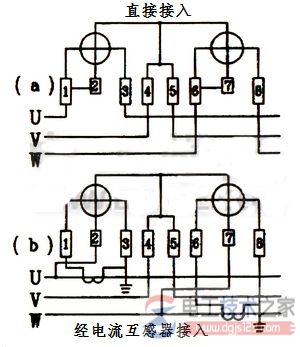

三相三线有功电表的接线:三相三线有功电表(机械表)有两个驱动部件组成,两个铝盘固定在一个转轴上,称二元件电表。对外共有8个接线端。其接线图如右图所示,(a)为直接接入,

三相三线有功电表的接线

(b)为经过电流互感器接入的接线方法;

三相四线有功电表的接线:三相四线有功电表由三个驱动部件组成,称三元件电表,(www.dgjs123.com)和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端,此电表常用在动力和照明混合的供电电路。

接线图如下:

三相四线电表接线图

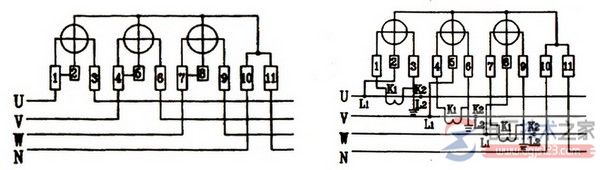

上图(左)为三相四线有功电表直接接入,火线U、V、W分别接在1、4、7端,3、6、9端接负载,零线接10号端,11号端接负载另一端。

三相四线电表接线图

上图(右)为三相四线有功电表经电流互感器接入,火线U、V、W分别接电流互感器一次侧首端L1,一次侧末端L2端接负载,电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2,电表2、5、8端分别接电流互感器一次侧L1端,其连片应拆下。

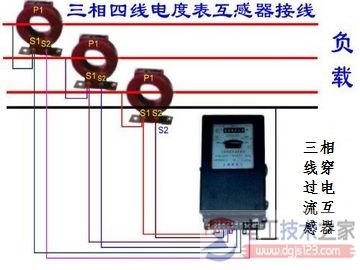

为保证安全,电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示,注意电流互感器与电表的接线。
