单相电表的内部结构图说明

来源:电工天下   编辑:小电工发布时间:2020-06-21 12:16:22

有关单相电表的组成结构,一块单相电能表由哪些部件组成,单相电能表的内部结构图是什么样的,电工天下小编带大家来了解下。

单相电表的内部结构图

如下图(一只单相交流电表的结构):

单相电表的内部结构图说明

电能表的内部结构的各部分:

1:铝制圆盘 2:串联线圈电磁铁 3:制动永久磁铁 4:并联线圈电磁铁 5:传到计数机构的齿轮 6:接线端子板

一块单相电表主要由驱动部件、转动部分、制动部分和积算机构等组成。

其中,驱动部件由电压元件和电流元件组成,转动部分的铝制圆盘装在驱动部件和制动磁铁的空隙中。

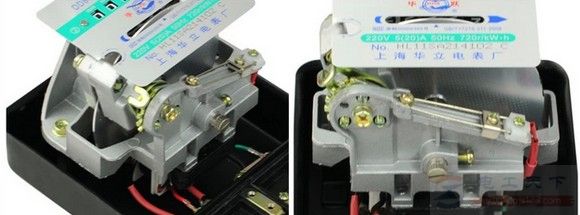

一块国产DD862单相机械电表内部结构图:

单相电表的内部结构图说明

附1,电表的工作原理

工作原理:

当电表接入被测电路后,被测电路电压加在电压线圈上,被测电路电流通过电流线圈后,产生两个交变磁通穿过铝盘,这两个磁通在时间上相同,分别在铝盘上产生涡流

磁通与涡流的相互作用而产生转动力矩,使铝盘转动。制动磁铁的磁通,也穿过铝盘,当铝盘转动时,切割此磁通,在铝盘上感应出电流,这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩,使铝盘的转速达到均匀。

由于磁通与电路中的电压和电流成比例,因而铝盘转动与电路中所消耗的电能成比例,即负载功率越大,铝盘转得越快。铝盘的转动经过蜗杆传动计数器,计数器就自动累计线路中实际所消耗的电能。

无论是单相或三相电度表,其工作原理相同,只在电表的结构上有单元件和数个元件存在一定的区别。

以上就是单相电能表的内部结构图,希望可以帮助大家来了解电表的基本结构组成。
