怎么测量电流,万用表测电流的方法图解

来源:电工天下时间:2019-06-26 09:48:51 作者:老电工手机版>>

有关测量电流的方法,如何快速测量电流,可以采用万用表测量交直流电流,在电流测量时的步骤与注意事项,并联与间接法测量电流的操作要求。

一、怎么测量电流

用万用表测试主板上面的彩色电阻。

使用万用表测量电流时,必须要注意最重要的一点,不要把测量电流方法和测量电压方法弄混,因为好多新手把测量电流方法和测量电压方法一样,直接把表笔并联进电路,这样如果你的万用表是杂牌表的话,保险管烧了,电流挡分流器中分流电阻肯定烧了。

如果是数字表的话,弄不好连7106也得挂掉,但是如果是比较好的万用表的话,如果用电流挡失误测量电压,这个电压信号会被电流挡保护电路,双向限幅二极管钳位在0.7V 从而来保护电流挡分流器,测量电压方法是将万用表打到电压挡,然后将红表笔插入VΩ孔,黑表笔插入COM孔,然后将红黑表笔并联进电路测量电压,电流正好相反。

如果想测量电流的话,使用万用表电流挡,适当选择好量程,如果不知道电流值大小可选择大点的量程,防止万用表显示“1”过量程,然后将红表笔插入mA孔,或10A孔,黑表笔插入COM孔,(COM孔称为公共端专门插黑表笔插孔)然后将电路断开一部分,把红黑表笔串进去测量,也就是说测量电流的话,必须串进线里测量。

什么主板?

电脑主板上一般是不会有彩色电阻的,那叫色环电阻,一般出现在模拟电路,而电脑主板里的电阻都是贴片的,使用万用表电阻挡测量电阻阻值,如果不知道被测电阻阻值则要打到电阻挡最高量程去测量,测量的时候,不要将手接触表笔金属部分,以免引入人体电阻,引起测量误差。

二、如何测量电流?测量电流的简单步骤

1、将电流表串联在被测电路中。

2、让电流从电流表的正接线柱流入,从负接线柱流出。

3、选择合适的电流表的量程。 -- 电工技术之家

4、电流表不可以直接接在电源两极上。

一般就算有电流表,想测量某一部分的电流也很麻烦 断开一部分电路 把电流表串入电路中 对于基本都是帖片元件的MP3、MP4 串接电流表有一定麻烦 其实有个办法很简单 先在电路中找有没限流电阻 比如充电电路上的2R2 测量它两端电压。

三、如何用万用表测量交直流电流

如何用万用表测量交直流电流?

1、测电流之前,先判断电流的性质(交流和直流)、电流大小范围。

2、选择恰当的测量工具(比如安全、精度和现场测量时使用方便)和测量档位。选择恰当的测量工具后,如果不是专业技术人员,而只是兴趣爱好者,建议阅读使用说明。

3、一般的操作步骤:

1)如果是小型用电设备(如电子设备等),可以阅读产品说明书中有关产品用电功率相关描述,该部分说明有时候直接将用电设备工作时通过的电流范围标示在说明书中。如果说明书只是标明了用电功率和电压,则可以通过公式“A=W/V”计算得出电流。当需要测试多个设备工作时的总电流时,将单个设备的电流相加,计算出主线路上的总电流。

如果需要实际测量

(1)选择恰当档位(测电流,电流值范围)

(2)断开被测线路(但是用电设备和负载不能断开,否则就是线路短路!),将万用表窜入线路(注意是串联),此时万用表电阻几乎为零,流经万用表的电流就等于流经用电设备和负载的电流。

2)如果是较大型用电设备(工作电压一般为220V至380V),建议使用钳形电流表(万用表)。其原理是在通电线路上形成闭合的电磁场,电磁场的变化引起万用表产生电流。这个电流与被测线路电流存在一个比例关系,从而可以直接在电流表中读出线路电流。

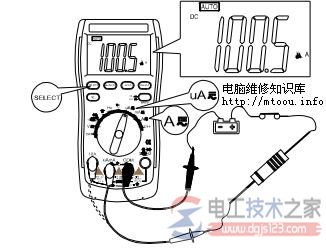

万用表测电流

万用表测电流

万用表测电流

四、如何用万用表测量交直流电流

使用万用表怎样测量电流

1、直流电流的测量

先将黑表笔插入“COM”孔。若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入 “200mA”插孔,将旋钮打到直流200mA以内的合适量程。调整好后,就可以测量了。将万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。

交流电流的测量

测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,哈哈!你的表或电源会在“一缕青烟中上云霄”--报废!

2、怎么测量交流电流

请高手指教 我用万用表测交流电流 档是对的 插的也是对的  我的测量笔是直接插在220v的+ -极,在一秒钟短路。我想再用它测一下交流电流  试试看我的表是好 还是坏。知道者给一个图示

我想用它测量一下比如电吹风的电流

解答:

你测的是电压,结果是短路或者电流表烧坏。测电流应该是串联在回路里面。如:电流表一头插在220V(相线),电流表的另一头接在电吹风的一头(A端),电吹风的另一头(B端)接在220V(零线),即可测量电吹风的电流。交流电是没有+、-极的,只有相线和零线。相线可以用量电笔测量,氖泡会亮的。

3、直流电 电流检测方法

直流 电流检测方法很多,可初步分为直接检测和间接检测。

直接检测:

直流电流表,直接串入被测量回路;

间接测量,方法很多。

电阻法:小电流的测量,可在被测量回路,接入一小的精密电阻Ro,该电阻上的压降,跟回路电流成正比,即Vo=I*Ro。测出了Vo,然后通过计算,转换成电流。

康铜丝:这个方法跟电阻法类似。

分流器:大电流,通过分流器测量。

霍尔传感器,专用的电流测量仪器,直流、交流都可以测量。

五、直流电流的测量方法

1、用模拟式万用表测量直流电流

(1)模拟式万用表的直流电流档一般由微安表头(40μA~100μA)并联分流电阻而构成,量程的扩大通过并联不同的分流电阻实现,这种电流表的内阻随量程的改变而不同,量程越大,内阻越小。

(2)用模拟式万用表测量直流电流时,是将万用表串联在被测电路中,因此表的内阻可能影响电路的工作状态,使测量结果出错,也可能由于量程不当而烧坏万用表。

因此,使用时若不知被测电流的大小,则应选择直流电流档的最大档,并注意万用表的极性,在接入被测电路后,再根据被测电流的大小调整电流档,使被测电流的示数尽量大于满量程的2/3,以减小测量误差。

2、用数字式万用表测量直流电流

(1)被测电流Ix经放大器放大后输出电压U0(U0=(1+R2/R3)RNXIX)就可以作为数字式电压表的输入电压来进行测量。并用转换开关S1~S4切换不同的采样电阻,即可得到不同的电流量程,量程越小,取样电阻越大,而输入到数字式电压表的电压不变。

(2)在使用时注意,当数字式万用表串联在被测电路中时,取样电阻的阻值会对被测电路的工作产生一定的影响,使测量产生误差。

万用表测电流

3、用并联法测量直流电流

(1)流表与被测电路串联是电流表测量电流的使用常识,但是作为一个特例,当被测电流是一个恒流源,而电流表的内阻又远小于被测电路中某一串联电阻时,电流表可以并联在这个电阻上测量电流。

(2)这种不规范的测量时,一定要概念清楚,分析要正确,否则会造成三极管或电流表的损坏。

万用表测电流

4、用间接测量法测量直流电流

(1)有时在测量电子电路的某一支路电流时,要求断开回路后,才能将电流表串联接入,往往比较麻烦,容易造成损坏,不宜采用直接测量法。这时可以利用被测支路内的电阻R,通过测量电阻两端的直流电压U,然后根据欧姆定律求出被测电流I=U/R。这个电阻R一般称为电流取样电阻。由于R上的标称值与实际阻值之间有误差,因此,这种测量误差较大,一般多用于检修或调式电路时估测。

(2)当然,当被测支路无现成的电阻可利用时,也可以人为地串入一个取样电阻来进行间接测量,取样电阻的取值原则是对被测电路的影响越小越好,一般在1~10Ω之间,很少超过100Ω。
