电工必备原理图5:低压断路器手动控制
来源:电工天下时间:2022-03-11 15:19:30 作者:老电工手机版>>

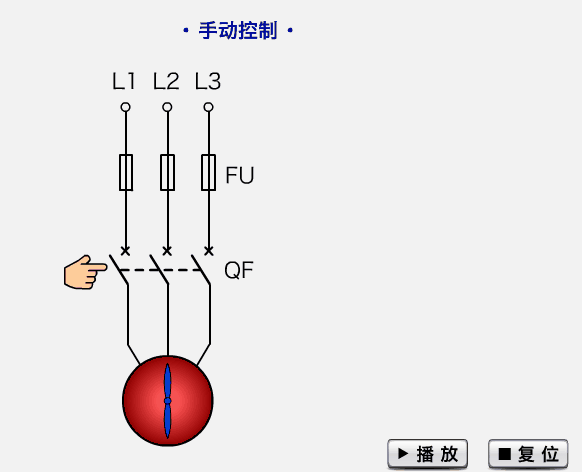

一例低压断路器手动控制的电气原理图,如下图:
主要部件有电源,熔断器、低压断路器和电机等,工作原理为:手动合上低压断路器,电动机线路接通,电动机得电后开始运转。
