断路器常用的四种灭弧方式

来源:电工天下   编辑:小电工发布时间:2020-01-05 10:31:26

断路器的灭弧方式有哪些,除了常用的机械灭弧、磁吹灭弧等,还有哪些实用的灭弧方式,电工天下小编带大家来了解下。

断路器常用的灭弧方法

主要有四种:

1、机械灭弧

通过极限装置将电弧迅速拉长。这种方法多用于开关电器中。

2、磁吹灭弧

在一个与触头串联的磁吹线圈产生的磁场作用下,电弧受电磁力的作用而拉长,被吹入有固体介质构成的灭弧罩内,与固体介质相接触,电弧被冷却而熄灭。

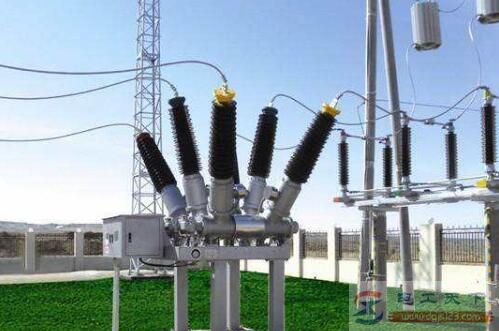

断路器常用的灭弧方法

3、窄缝(纵缝)灭弧法

在电弧所形成的磁场电动力的作用下,可使电弧拉长并进入灭弧罩的窄(纵)缝中,几条纵缝可将电弧分割成数段并且与固体介质相接触,电弧便迅速熄灭。这种结构多用于交流接触器上。

4、栅片灭弧法

当触头分开时,产生的电弧在电动力的作用下被推入一组金属栅片中而被分割成数段,彼此绝缘的金属栅片的每一片都相当于一个电极,因此就有许多个阴阳极压降。

以上就是断路器的四种常见灭弧方式,供大家学习参考。
