断路器怎么选择?低压断路器的选型原则

来源:电工天下   编辑:小电工发布时间:2019-09-04 13:07:49

有关断路器怎么选择的方法,低压断路器的七大选型原则,低压电器选型的一般原则,配电用断路器的选型,电动机保护用自动开关的选型,照明用自动开关的选型等。

低压断路器的选型原则

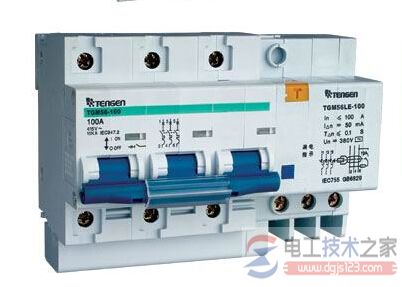

低压断路器

一般低压断路器的选用原则

1、根据线路对保护的要求确定断路器的类型和保护形式--确定选用框架式、装置式或限流式等。

2、断路器的额定电压UN应等于或大于被保护线路的额定电压。

3、断路器欠压脱扣器额定电压应等于被保护线路的额定电压。

4、断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流。

5、断路器的极限分断能力应大于线路的最大短路电流的有效值。

6、配电线路中的上、下级断路器的保护特性应协调配合,下级的保护特性应位于上级保护特性的下方且不相交。

7、断路器的长延时脱扣电流应小于导线允许的持续电流。

低压断路器怎么选型?

一、低压电器选型的一般原则

1、低压电器的额定电压应不小于回路的工作电压,即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流,即Ie≥Ig。

3、设备的遮断电流应不小于短路电流,即Izh≥Ich

4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。如,熔断器和自动空气开关就需按起动情况进行选择。

二、断路器的选型

保护:过载,短路,欠电压。

一般选型:

1、断路器额定电压≥线路额定电压;

2、断路器额定电流≥线路计算负荷电流;

3、断路器脱扣器额定电流≥线路计算负荷电流;

4、断路器极限通断能力≥线路中最大短路电流;

5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时(或短延时)脱扣整定电流;

6、断路器欠电压脱扣器额定电压等于线路额定电压。

三、配电用断路器的选型

1、长延时动作电流整定为导线允许载流量的0.8~1倍;

2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间;

3、短延时动作电流整定值不小于1.1(Ijx+1.35kIedm)。Ijx为线路计算负荷电流;k为电动机起动电流倍数,Iedm为最大一台电动机额定电流;

4、短延时时间按被保护对象的热稳定校验;(电工技术之家 www.dgjs123.com)

5、无短延时时,瞬时电流整定值不小于1.1(Ijx+1.35k1kIedm)。k1为电动机起动电流的冲击系数,取1.7~2。如有短延时,则瞬时电流整定值不小于1.1的下级开关进线端计算短路电流值。

四、电动机保护用自动开关的选型

1、长延时电流整定值=电动机额定电流;

2、6倍长延时电流整定值的可返回时间≥电动机起动时间;

3、鼠笼形瞬时整定电流为8~15倍脱扣器额定电流;绕线形瞬时整定电流为3~6倍脱扣器额定电流。

五、照明用自动开关的选型

1、长延时电流整定值不大于线路计算负荷电流;

2、瞬时电流整定值=6倍的线路计算负荷电流。
