什么是断路器失灵保护?断路器失灵保护的构成及作用

来源:电工天下   编辑:小电工发布时间:2017-07-27 07:25:04

什么是断路器失灵保护?断路器失灵保护的构成及作用

何谓断路器的失灵保护,断路器的保护装置在何种情况下会判断该断路器出现失灵故障,什么情况下保护装置会启动断路器失灵保护功能,来了解下断路器失灵保护的构成、原理及作用吧。

一、什么是断路器失灵保护

当线路中发生某些故障时,保护装置会控制某台断路器分闸来切除故障。如果保护装置发出跳闸指令,而受控制的断路器没有响应此指令,这时保护装置会认为该断路器发生故障导致失灵。

为了保护线路,此时保护装置会启动断路器失灵保护功能(CBF),将整条线路从网络中切除。

在中压系统中CBF保护一般需要控制本段进线和母联断路器跳闸。

保护出口后,经一定延时(大于断路器分闸时间),故障量没有消失,判定为此断路器失灵(未断开),此时,失灵保护动作,切断与此断路器有电气连接的所有断路器(含对端),隔离故障原件。

110kV以及以上系统,输电线路变压器母线发生故障,保护动作切除故障时,故障元件的断路器拒切,即断路器失灵而安装的保护失灵保护首先动作于母联断路器和分段断路器 断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时,利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别,能够以较短的时限切除同一厂站内其他有关的断路器,使停电范围限制在最小,从而保证整个电网的稳定运行,避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

二、断路器失灵保护的原理

转自百度百科:https://baike.baidu.com/item/断路器失灵保护

断路器失灵保护

断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时,利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别,能够以较短的时限切除同一厂站内其他有关的断路器,使停电范围限制在最小,从而保证整个电网的稳定运行,避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障,允许适当降低其保护要求,但必须以最终能切除故障为原则。在现代高压和超高压电网中,断路器失灵保护作为一种近后备保护方式得到了普遍采用。

失灵保护由电压闭锁元件、保护动作与电流判别构成的启动回路、时间元件及跳闸出口回路组成。

启动回路是保证整套保护正确工作的关键之一,必须安全可靠,应实现双重判别,防止单一条件判断断路器失灵,以及因保护触点卡涩不返回或误碰、误通电等造成的误启动。启动回路包括启动元件和判别元件;2个元件构成“与”逻辑。启动元件通常利用断路器自动跳闸出口回路本身,可直接用瞬时返回的出口跳闸继电器触点,也可与出口跳闸继电器并联的、瞬时返回的辅助中间继电器触点,触点动作不复归表示断路器失灵。

判别元件以不同的方式鉴别故障确未消除。现有运行设备采用相电流(线路)、零序电流(变压器)的“有流”判别方式。保护动作后,回路中仍有电流,说明故障确未消除。时间元件是断路器失灵保护的中间环节,为了防止单一时间元件故障造成失灵保护误动,时间元件应与启动回路构成“与”逻辑后,再启动出口继电器。失灵保护的电压闭锁一般由母线低电压、负序电压和零序电压继电器构成。当失灵保护与母差保护共用出口跳闸回路时,它们也共用电压闭锁元件。

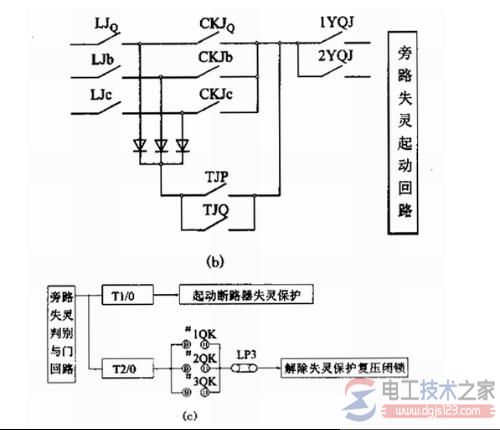

实现方式

什么是断路器失灵保护?断路器失灵保护的构成及作用

故障相失灵的实现:按相对应的线路保护跳闸接点和失灵过流高定值都动作后,先经可整定的失灵跳本开关时间延时定值发三相跳闸命令跳本断路器,再经可整定的失灵跳相邻开关延时定值发失灵保护动作跳相邻断路器。

非故障相失灵的实现: 由三相跳闸输入接点保持失灵过流高定值动作元件,并且失灵过流低定值动作元件连续动作,此时输出的动作逻辑先经可整定的失灵跳本开关时间延时定值发三相跳闸命令跳本断路器,再经可整定的失灵跳相邻开关延时定值发失灵保护动作跳相邻断路器。
