高压隔离开关的作用_高压隔离开关的型号含义

来源:电工天下   编辑:小电工发布时间:2016-01-18 07:04:04

高压隔离开关型号含义及作用

1、高压隔离开关的作用

高压隔离开关型号

隔离电压:将电器设备与带电的电网隔离,以保证被隔离的电气设备有明显的断开点,能安全的进行检修。

倒换母线:在双母线指的电路中,利用隔离开关将设备或线路从一组母线切换到另一组母线上。

接通断开电路:按规定可接通和断开小电流电路,如:

接通和断开电压互感器和避雷器电路;

接通和断开电压为10KV,长10Km空载架空线路或电压10KV,长度5Km空载电缆线路。

接通和断开电压10KV以下,容量315KVA以下,励磁电流2A以下的空载变压器。

高压隔离开关型号

隔离开关与高压断路器的配合通常如图

在接通负荷时,应先合母线侧隔离开关SQ1,在合负荷侧隔离开关SQ2,最后合断路器QF,在切断负荷时,应先切断断路器QF在断负荷侧隔离开关SQ2,最后断开母线侧隔离开关SQ1.次序绝对不能有错。

2、高压隔离开关型号

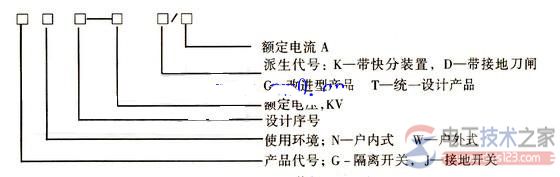

高压隔离开关的类型按照架设地点可分为户内式、户外式两种,按有接地闸刀可分为有接地闸刀和无接地闸刀两种,型号有字母和数字两部分组成,如下图。

高压隔离开关型号

例如:一款型号为:GW5-110GD/600。其表示额定电压110KV,额定电流600A,带有接地刀闸的改进型户外式高压隔离开关。
