塑壳断路器结构区别:热电磁式与电子式的差别

来源:电工天下   编辑:小电工发布时间:2017-05-13 07:59:31

塑壳断路器结构区别:热电磁式与电子式的差别

塑壳断路器从结构来分,有热电磁式结构与电子式结构,那么,塑壳断路器热磁式和电子式有什么区别,共结构组成与工作原理上的差别在哪里,一起来了解下。

原文标题:塑壳断路器热磁式和电子式有什么区别

热电磁式,以前的断路器大部分都是这种结构,就是利用电的热效应及电的磁效应,热效应就是利用双金属片结构来实施,开关电流大后,双金属片弯曲变形,变形到一定程度后推动开关的脱扣装置,开关跳闸,通过机械调整螺丝来调整开关的热过载电流,调整的精度不高,属于反时限动作,就是电流越大,动作时间就越短。

有些大开关如电动式断路器,热过载电流不直接采用双金属片结构,而是使用电流互感器,将一次电流转换成二次电流,在接入热继电器,通过热继电器的常开或是常闭触点,控制跳闸线圈,使开关断开,瞬间大电流跳闸就是利用磁效应,在开关下端头有个像电磁线圈结构,当有大电流或短路电流(比开关的过载电流大很多0,造成电磁线圈的吸力增大直接带动了开关脱扣装置,通过机械调整螺丝来调整开关的瞬间跳闸电流。

热电磁式结构不需要外接电源,抗干扰强。可以不使用跳闸线圈。

电子式结构,就是通过电流互感器回路,检查开关电流,已电流值来控制输出,输出控制跳闸线圈,让开关跳闸,优点就是精度高,调整方便,直接设定数值或使用电位器调整。

缺点:需要使用跳闸线圈,需要电源,电子电路出问题就比较难处理,抗干扰能力差一点。

篇二,塑壳断路器热磁式与电子式的区别

塑壳断路器也被称为装置式断路器,所有的零件都密封于塑料外壳中,辅助触点,欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑,塑壳断路器基本无法检修。其多采用手动操作,大容量可选择电动分合。由于电子式过电流脱扣器的应用,塑壳断路器也可分为A类和B类两种,B类具有良好的三段保护特性,但由于价格因素,采用热磁式脱扣器的A类产品的市场占有率更高。

塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内,一般不考虑维修,适用于作支路的保护开关,过电流脱扣器有热磁式和电子式两种,一般热磁式塑壳断路器为非选择性断路器,仅有过载长延时及短路瞬时两种保护方式,电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作,也有部分带电动机操作机构。

塑壳断路器热电磁式,以前的断路器大部分都是这种结构,就是利用电的热效应及电的磁效应,热效应就是利用双金属片结构来实施,开关电流大后,双金属片弯曲变形,变形到一定程度后推动开关的脱扣装置,开关跳闸,通过机械调整螺丝来调整开关的热过载电流,调整的精度不高,属于反时限动作,就是电流越大,动作时间就越短,有些大开关如电动式断路器。

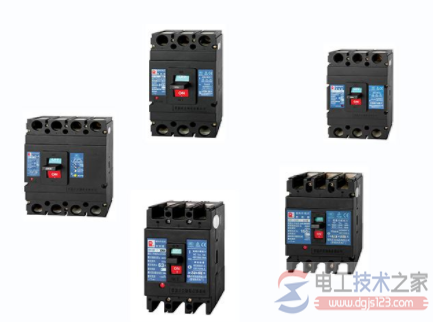

塑壳断路器热磁式和电子式有什么区别



热过载电流不直接采用双金属片结构,而是使用电流互感器,将一次电流转换成二次电流,在接入热继电器,通过热继电器的常开或是常闭触点,控制跳闸线圈,使开关断开,瞬间大电流跳闸就是利用磁效应,在开关下端头有个像电磁线圈结构,当有大电流或短路电流(比开关的过载电流大很多0,造成电磁线圈的吸力增大直接带动了开关脱扣装置,通过机械调整螺丝来调整开关的瞬间跳闸电流。

热电磁式结构不需要外接电源,抗干扰强。可以不使用跳闸线圈。

电子式,就是通过电流互感器回路,检查开关电流,已电流值来控制输出,输出控制跳闸线圈,让开关跳闸,优点就是精度高,调整方便,直接设定数值或使用电位器调整。

缺点就是需要使用跳闸线圈,需要电源,电子电路出问题就比较难处理,抗干扰能力较热电磁式断路器差一些。

篇三,壳断路器热磁式和电子式有什么区别

电子式脱扣器顾名思意,是将互感器的电流信号通过电子器件来控制晶闸管通断再由晶闸管来驱动电磁脱扣器,此方法动作灵敏,复位快,但结构复杂,适宜用于短路保护。

采用双金属片的热磁式脱扣器,是利用电流的热效应使双金属片变形直接驱动机械脱扣,此方法结构简单,没有太多零件,故障少,动作可靠,但复位慢,动作慢,适宜用于过载保护。

篇四,断路器的电子脱扣器和热磁脱扣器有什么区别

包含热脱扣、电磁脱扣两个功能。热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构;磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣。

【电子脱扣】:

可以有以上所有功能,并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路,检测主电路电流,放大、推动脱扣机构。

【差别】:前者性能稳定且不受电压波动影响、寿命长、灵敏度低、不易整定;

后者功能完善、灵敏度高、整定方便、受电源影响、略易损坏。 断路器的电子脱扣器是速断保护(短路,接地等),断路器的热磁脱扣器是过载保护(过流等)。
