真空断路器的类型及开关柜内的设备分类

来源:电工天下   编辑:小电工发布时间:2020-01-29 07:19:40

有关真空断路器的类型及开关柜内的设备分类,真空断路器按照极柱的安装方式分为极柱安装式与极柱固封式,开关柜分为计量柜,母联柜,断路器柜等。

真空断路器类型及开关柜设备分类

真空断路器分为哪几类?开关柜内一般装有哪些设备?

真空断路器按照极柱的安装方式,可以分为:极柱安装式(绝缘筒)和 极柱固封式(环氧树脂浇注)

开关柜要分成什么样的开关柜,计量柜,母联柜,断路器柜,PT柜里面装东西是不一样的,我想你所指的可能是指断路器柜吧,目前较流行的断路器柜(中压)基本为中置式,分为4个隔室:母线室,低压室,断路器室,电缆室.母线室里面主要就是主母线,分支母线,低压室里面主要包含继电保护等控制单元,断路器室主要就是断路器,电缆室里比较全的会有:接地开关,避雷器,电流互感器,电压互感器,电缆等。

真空断路器触头的种类

一般来说断路器有高压,低压和中压,6-35KV是中压,6KV以下是低压,35以上是高压,现在有超高压,就是500KV,有特高压1000KV。

一般低压断路器有塑壳和万能式断路器,中压有油断路器,真空断路器,SF6断路器,永磁断路器。

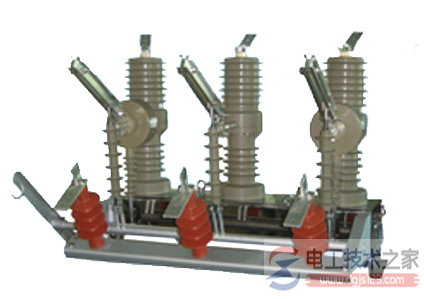

真空断路器

断路器的分类

1.按灭弧介质的不同分类

1)油断路器:指触头在变压器油(断路器油)中开断,利用变压器油(断路器油)作为灭弧介质的断路器。

2)压缩空气断路器:以压缩空气作为灭弧介质和绝缘介质的断路器,弧所用的空气压力一般在1013~4052kPa (10~40atm)的范围内。

3) SF6断路器:以SF6气体作为灭弧介质,或兼作绝缘介质的断路器。

4)真空断路器:指触头在真空中开断,利用真空作为绝缘介质和灭弧介质的断路器,真空断路器需求的真空度在10-4 Pa以上。

另外还有磁吹断路器、固体产气断路器等类型。

2、按装设地点的不同分类

1)户外式:是指具有防风、雨、雪、污秽、凝露、冰及浓霜等性能,适于安装在露天使用的高压开关设备。

2)户内式:是指不具有防风、雨、雪、污秽、凝露、冰及浓霜等性能,适于安装在建筑物内使用的高压开关设备。

3、按断路器的总体结构和对地的绝缘方式分类

1)绝缘子支持型(又称绝缘子支柱式、支柱式)。

这一类型断路器的结构特点是安置触头和灭弧室的容器(可以是金属筒也可以是绝缘筒)处于高电位,靠支持绝缘子对地绝缘,它可以用串联若干个开断元件和加高对地绝缘的方法组成更高电压等级的断路器。

2)接地金属箱型(又称落地罐式、罐式)。

其特点是触头和灭弧空装在接地金属箱中,导电回路由绝缘套管引入,对地绝缘由SF6气体承担。

4、按断路器在电力系统中工作位置分类

1)发电机断路器

主要用来切断发电机母线的短路故障。

发电机断路器主要有3种类型:少油型、压缩空气型和SF。型。少油型用于短路电流较小的回路,另两种断路器的开断能力很强。

2)输电断路器

工作于35kV及以上的输电系统中的断路器,这类断路器要求能进行自动重合闸,而且由于系统稳窟的需要应有较短的开断时间和自动重合闸的无电流间隔时间(O~2s)。

此外,输电断路器还要求有切断近区故障和空载长线的能力,如果是作为联络用断路器则还需要考虑失步开断能力。

3)配电断路器

工作于35kV以下的配电系统中,其额定电压为6~lOkV,额定电流为200~1250A,额定开断电流小,从保证供电的可靠性出发。这类断路器仍有自动重合闸要求,又因它对系统稳定的影响较小,自动重合闸的无电流间隔时间可以取得大些(0~5s),对开断时间的要求也可适当放宽。

5、按SF6高压断路器的灭弧室结构特点分类

单压式SF6断路器:

1)定开距型

定开距灭弧室的构造是两个固定的金属喷嘴保持不变的开距,动触桥与绝缘材料制成的压气室一起运动,当动触桥金属离开喷嘴时,压气室内的高压力气体经电弧、喷嘴向外排出。

2)变开距型

GA1621变开距就是灭弧室内的触头开距,随压气室向下运动而逐渐加长,绝缘喷嘴通常采用聚四氟乙烯材料,

6、按照断路器所用操作能源能量形式的不同分类

操动机构:

1)手动机构:指用人力合闸的机构。

2)直流电磁机构:指靠直流螺管电磁铁合闸的机构。

3)弹簧机构:指用事先由人力或电动机储能的弹簧合闸的机构。

4)液匪机构:指以高压油推动活塞实现合闸与分闸的机构。

5)液压弹簧机构:指用碟簧作为贮能介质、液压油作为传动介质。

6)气动机构:指以压缩空气推动活塞使断路器分、合闸的机构。

7)电动操动机构:用电子器件控制的电动机去直接操作断路器操动杆。

二、开关柜分类

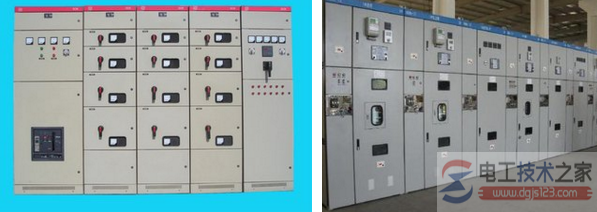

开关柜

1、按断路器安装方式分为移开式(手车式)和固定式

1).移开式或手车式(用Y表示):表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的,由于手车柜有很好的互换性,因此可以大大提高供电的可靠性。

常用的手车类型:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等,如KYN28A-12。

2).固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的,固定式开关柜较为简单经济,如XGN2-10、GG-1A等。

2、按安装地点分为户内和户外

用于户外(用W表示);表示可以在户外安装使用, 如: XLW等开关柜。-- 电工天下

3、按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜金属封闭箱式开关柜和敞开式开关柜四大类。

1).金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如:断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12型高压开关柜。

2).金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似,其主要电器元件也分别装于单独的隔室内,但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12型高压开关柜。

开关柜是一种电设备,外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。

如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等,有的还设有为保主要设备的低周减载.

1、高压开关柜内的真空断路器小车在试验位置合闸后,小车断路器无法进入工作位置。(防止带负荷合闸)

2、高压开关柜内的接地刀在合位时,小车断路器无法进合闸。(防止带接地线合闸)

3、高压开关柜内的真空断路器在合闸工作时,盘柜后门用接地刀上的机械与柜门闭锁。(防止误入带电间隔).

4、高压开关柜内的真空断路器在工作时合闸,合接地刀无法投入。(防止带电挂接地线)

5、高压开关柜内的真空断路器在工作合闸运行时,无法退出小车断路器的工作位置。(防止带负荷拉刀闸)
