空气开关与漏电开关的区别有哪些?

来源:电工天下   编辑:小电工发布时间:2019-08-29 09:15:44

有关空气开关与漏电开关的区别,什么是漏电开关(断路器),什么是空气开关,漏电断路器与空气开关的区别是什么,一起来了解下。

空气开关与漏电开关的区别

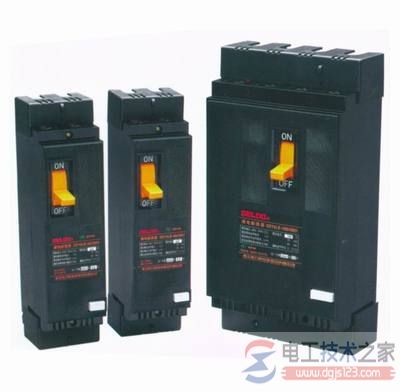

空气开关

一、什么是漏电开关?

漏电开关在火线通过人体或其他方式与地层形成电流值达到一定数值时起防触电跳闸作用。

二、什么是空气开关?

空气开关是当流过开关的总电流超过开关额定值时保护负载和电路而跳闸,是一种过流保护器件。

三、空气开关与漏电保护器的区别

空气开关是零线和火线起作用,当两线间电流太大就会自动跳闸,作用和保险丝一样。而漏点保护器是火线起作用,如果人接触火线,那么通过人体和大地构成回路,有额外的电流没有通过零线,里面的电磁装置会自动触发,也会跳闸,马上断电保护人体。这两个装置都是用的电磁原理,其间还包括放大电路。这些内容在高中物理课本都能找到。可以在百度上找这个的原理电路图,一看就明白了。

空气开关是防止线路短路或者超负荷用的。只要线路短路或者超负荷它就会跳闸,漏电了不会跳闸。而漏电保护器只有漏电的时候会跳闸。超负荷或者短路的时候它不会跳闸。俩个刚好相反。空气开关: 空气开关是控制电气回路的分合开关,若以空气为灭弧介质的称空气开关。一般以额定电流(负荷)选择,做为电气回路的总开关使用。

漏电保护器:当一个空气开关带有漏电保护功能时,称之为漏电保护开关。如果是一个单单用于漏电保护的电气装置,则称之为漏电保护器。

判定是否漏电的的原理依据是:流进和流出开关的电流必须相等,否则就判定为漏电。当漏电电流达到和超过一定的程度时,产生保护动作----跳闸。判定的阈值是可以设定的,因为电路就是我们设计的。只是应用时要根据不同的场合,选用不同灵敏度的保护器。如果是用于人身安全保护为目的,则漏电电流小于30mA,视为安全,如大于30mA,则视为不安全,将产生保护动作。漏电保护的额定电流30mA的漏电保护器或保护开关,属于同敏度漏电保护器或保护开关。其生产保护动作时间还应在0.1秒以内。 但必须注意,通常的漏电保护开关或漏电保护器只适用于工频电源,对其它电源,如直流电源、高频电源是不适用的,千万不能乱用。

一般来说(在家庭或者酒店等),空气开关常用做总开关的,再从它分接到各个漏电开关,每个漏电开关分出去回路。比如厕所回路,厨房回路等。(空开有过流保护短路保护功能 能过流自动跳闸,空开也有漏电型的,也可以做分开关。。漏电开关,它的灵敏,分开可以迅速跳闸,能保护)

一般来说(无论在家庭或者酒店。。等),空气开关时用做总开关的,再从它分接到各个漏电开关,每个漏电开关分出去作为一个回路
空气开关也俗称空气断路器(有塑壳式和小型断路器等),漏电开关也叫漏电保护开关,还有一种是漏电保护断路器(以上二者的结合,有拼装式和一体式等),它们一般都应用于低压电源电路中。
空气断路器用在电路中起到过载、短路保护作用,电路中的总开关可以用塑壳式断路器,末端回路可用小型断路器;漏电保护开关只起到漏电保护的作用,一般要和断路器结合使用;漏电保护断路器兼具以上二者的功能,也分为塑壳式和小型,使用场合同断路器。

左边为空气开关(断路器)的电气符号,中间是隔离开关的符号,右边是漏电断路器的电气符号原理图。www.dgjs123.com不管是哪种开关,相应的符号都会印在开关上面,漏电保护开关或漏电断路器还会标注漏电动作电流(比如30MA、100MA 等)。

漏电保护器是通过检测用电器具有无漏电,只要有毫安级的漏电则它立即自动断开电源。 空气开关仅仅是一个大电流的空气隔离开关不具备检测功能,只是提供一个隔离点使电路能够通断自如。 但是现在有将两者做成一体的复合开关。

空气开关 DZ10-250 Ie=200 表示什么意思?在喧杂俄空气开关时应该注意那些问题?
DZ--“自动”的反拼音 10--设计序号 100--额定电流 3---表示极数即三相 3---脱扣形式(0--无脱扣器,1--热脱扣器式,2--电磁脱扣器式,3--复式) 0---有无辅助触头(0--无辅助触头,2--有辅助触头)

因为绝缘方式有很多,有油开关,真空开关和其它惰性气体(六氟化硫气体)的开关。空气开关就是使用空气灭弧的开关,所以叫做空气开关。利用了空气来熄灭开关过程中产生的电弧。所以叫空气开关。、空气开关:即空气式断路器,顾名思义,灭弧是在空气介质中完成的。空气开关是一种只要有短路现象,开关形成回路就会跳闸的开关。

脱扣方式有热动、电磁和复式脱扣3种。(来源:电工技术之家)

当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源.

当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。

开关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后,就被锁钩锁在合闸的位置。如果电路中发生故障,则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开,于是主触点在释放弹簧的作用下迅速分断。按照保护作用的不同,脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

在正常情况下,过电流脱扣器的衔铁是释放着的;一旦发生严重过载或短路故障时,与主电路串联的线圈就将产生较强的电磁吸力把街铁往下吸引而顶开锁钩,使主触点断开。欠压脱扣器的工作恰恰相反,在电压正常时,电磁吸力吸住衔铁,主触点才得以闭合。一旦电压严重下降或断电时,衔铁就被释放而使主触点断开。当电源电压恢复正常时,必须重新合闸后才能工作,实现了失压保护。

因为绝缘方式有很多,有油开关,真空开关和其它惰性气体(六氟化硫气体)的开关。空气开关就是使用空气灭弧的开关,所以叫做空气开关。利用了空气来熄灭开关过程中产生的电弧。所以叫空气开关。

电磁感应,就是绕铜丝的线圈会有磁性。漏电开关的关电动力正是来自这个磁力。开关的上下各一个线圈(火线和零线各接一个),通常在正确使用电器时零火线都有电流通过,上下两个线圈都有磁性平衡力,所以开关不自动断开,但是一旦发生漏电(漏电的就是火线通过一个导电物体而不回流零线,比如人触电就是火线的电流通过人体再流入地面)火线有电流通过,但由于没回路零线是没有电流通过的,所以只有火线的线圈发生电磁感应产生磁力将断电开关打下达到切断电源的作用。

漏电开关的关电的动力来自磁力。开关的上下各一个线圈(火线和零线各接一个),通常在正确使用电器时零火线都有电流通过,上下两个线圈都有磁性平衡力,所以开关不自动断开,但是一旦发生漏电(漏电的就是火线通过一个导电物体而不回流零线,比如人触电就是火线的电流通过人体再流入地面)火线有电流通过,但由于没回路零线是没有电流通过的,所以只有火线的线圈发生电磁感应产生磁力将断电开关打下达到切断电源的作用。

四、漏电断路器与空气开关的区别

漏电断路器与空气开关对于很多人来说都很难区分,因为两者十分相似,但不同之处除了从事这行的专业人士很少有人知道。

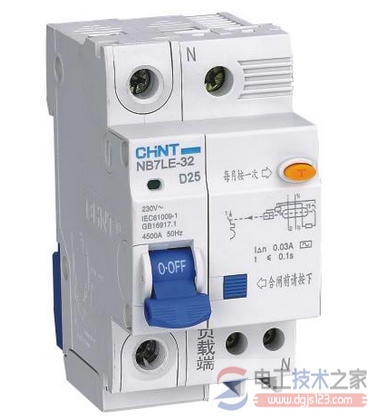

漏电断路器

这里教大家如何区分漏电断路器与空气开关?

何为空气开关、何为漏电开关:

1、空气开关是我们平常的熟称,它正确的名称叫做空气断路器。空气断路器一般为低压的,即额定工作电压为1Kv。空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。它的保护功能的类型及保护方式由用户根据需要选定。如短路保护、过电流保护、分励控制、欠压保护等。其中前两种保护为空气断路器的基本配置,后两种为选配功能。所以讲空气断路器还能在故障状态(负载短路、负载过电流、低电压等)下切断电气回路。

2、漏电开关的正确称呼为剩余电流保护装置(以下简称RCD),是一种具有特殊保护功能(漏电保护)的空气断路器。它所检测的是剩余电流,即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此,RCD的整定值,也即其额动作电流IΔn,只需躲开正常泄漏电流值即可,此值以mA计,所以RCD能十分灵敏地切断保护回路的接地故障,还可用作防直接接触电击的后备保护。

漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小,而作为发出动作跳闸信号,并完成动作跳闸任务的保护电器。在装设漏电保护器的低压电网中,正常情况下,电网相线对地泄漏电流(对于三相电网中则是不平衡泄漏电流)较小,达不到漏电保护器的动作电流值,因此漏电保护器不动作。当被保护电网内发生漏电或人身触电等故障后,通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时,则漏电保护器就会发生动作跳闸的指令,使其所控制的主电路开关动作跳闸,切断电源,从而完成漏电或触电保护的任务。它除了空气断路器的基本功能外,还能在负载回路出现漏电(其泄漏电流达到设定值)时能迅速分断开关,以避免在负载回路出现漏电时对人员的伤害和对电气设备的不利影响。

3、漏电开关不能代替空气开关。虽然漏电开关比空气开关多了一项保护功能,但在运行过程中因漏电的可能性经常存在而会出现经常跳闸的现象,导致负载会经常出现停电,影响电气设备的持续、正常的运行。所以,一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。漏电开关也可以说是空气开关的一种,机械动作、灭弧方式都类似。但由于漏电开关保护的主要是人身,一般动作值都是毫安级。

另外,漏电断路器与空气开关动作检测方式不同:漏电开关用的是剩余电流保护装置,它所检测的是剩余电流,即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此其额动作电流只需躲开正常泄漏电流值即可(毫安级),所以能十分灵敏地切断接地故障,和防直接接触电击。 而空气开关就是纯粹的过电流跳闸。
