空气开关与断路器有什么区别?
来源:电工天下时间:2019-08-28 16:50:51 作者:老电工手机版>>
有关空气开关与断路器的区别,空气开关在发生短路时,开关形成回路就会跳闸的开关,断路器具有过流、短路自动脱扣功能,带有消磁灭弧装置,可以用来接通、切断大电流。
空气开关与断路器的区别

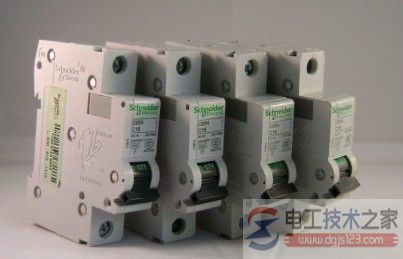

一、空气开关
空气开关是一种只要有短路现象,开关形成回路就会跳闸的开关。
当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。
当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源。
因为绝缘方式有很多,有油开关,真空开关和其它惰性气体(六氟化硫气体)的开关。空气开关就是使用空气灭弧的开关,所以叫做空气开关。
利用了空气来熄灭开关过程中产生的电弧。所以叫空气开关。
空气开关是我们平常的熟称,它正确的名称叫做空气断路器。
空气断路器一般为低压的,即额定工作电压为1Kv。
空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。
它的保护功能的类型及保护方式由用户根据需要选定。如短路保护、过电流保护、分励控制、欠压保护等。
其中前两种保护为空气断路器的基本配置,后两种为选配功能。所以讲空气断路器还能在故障状态(负载短路、负载过电流、低电压等)下切断电气回路。
二、断路器
断路器:具有过流、短路自动脱扣功能,带有消磁灭弧装置,可以用来接通、切断大电流;
空气开关:断路器的一种,它的灭弧装置暴露在空气中,在空气介质环境中就可以完成消除电弧,这类电器一般多用于低压回路。
断路器是用于电力系统带负荷分断或闭合电路的设备。按断路器的灭弧装置不同,就产生了“空气断路器”,“真空断路器”,“贫油断路器”等。
断路器包括:真空断路器,SF6断路器,空气开关,少油断路器。
其实,广义的来说空气开光属于断路器的一种,咱们家里现在常用的“总开光”其实多有包含空气开光功能,其原理较普通断路器复杂。而普通的断路器是利用了家用电话发生事故时,如短路或超载(过载)是电流过大,导致电熔丝过热融化,使其接入的电路断路以起保护作用的。
